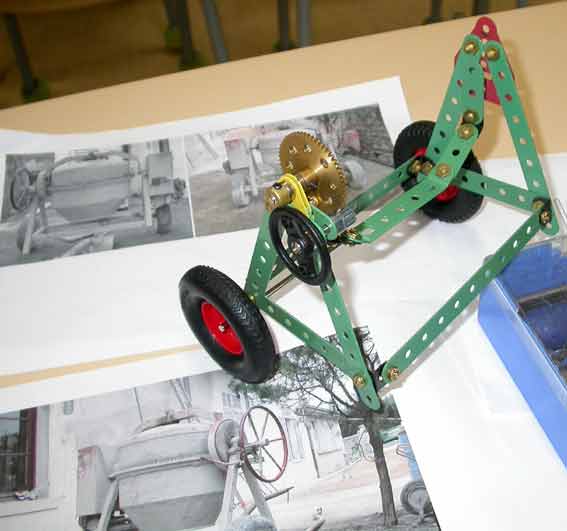

La bétonnière observée sur le chantier derrière l'école est construite d'après un schéma et des photographies:



bétonnière      moteur et roue dentée

plan pour les meccano

arceau meccano

Les éléments du cadre sont assemblés avec des équerres, des vis et des écrous:

châssis en meccano



Le volant, le pignon et la roue dentée pour faire basculer la cuve:

volant de basculement de la cuve

La cuve et la couronne dentée seront usinées séparément dans des cylindres d'aluminium.

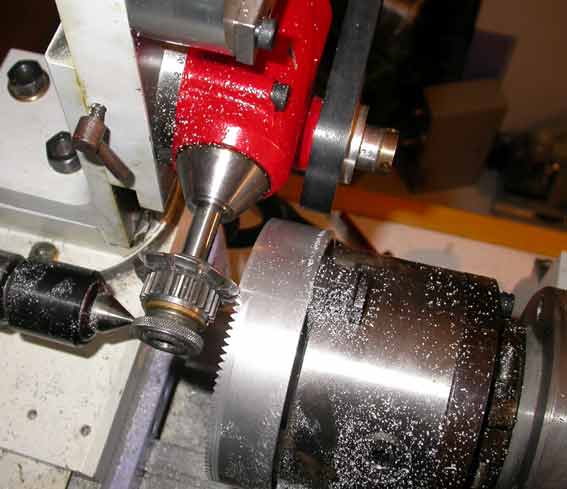

Usinage de la couronne dentée avec une fraise à tailler les engrenages:

Usinage de la couronne dentée





usinage 2

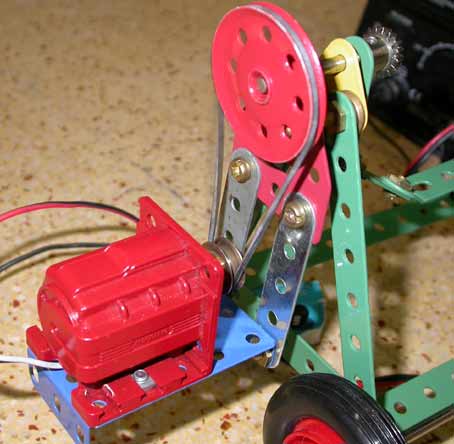

Moteur meccano

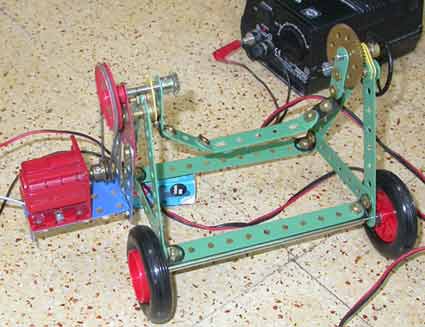

essais du moteur

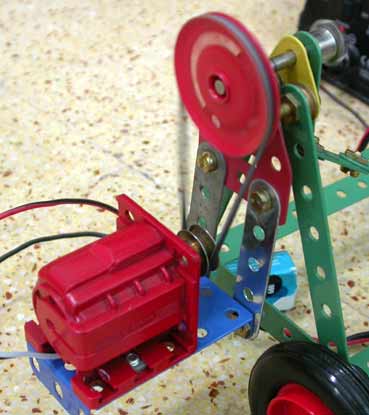

le moteur et la poulie en rotation

Ce projet sera repris en 2009 avec une nouvelle couronne dentée, les deux premières s'étant cassées lors de l'usinage. Le plus gros morceau sera reproduit par moulage de façon à reconstituer une couronne en 5 éléments vissés sur un anneau de métal ou sur le pourtour de la cuve.
