Initiation au dessin technique

Charger la fiche de travail à imprimer (format PDF)

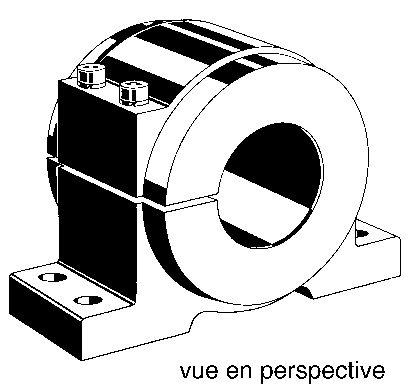

Le dessin ci-dessous est dit en pespective: il présente à la fois trois faces d'une pièce qui possède une largeur, une épaisseur et une hauteur (trois dimensions).

En dessin technique on n'utilise pas la perspective; les objets sont représentés selon trois vues : de face, de côté, de dessus. On peut aussi avoir des vues en coupe.

Trame pour le dessin en perspective cavalière : format Excel - Format Acrobat Reader (PDF)
