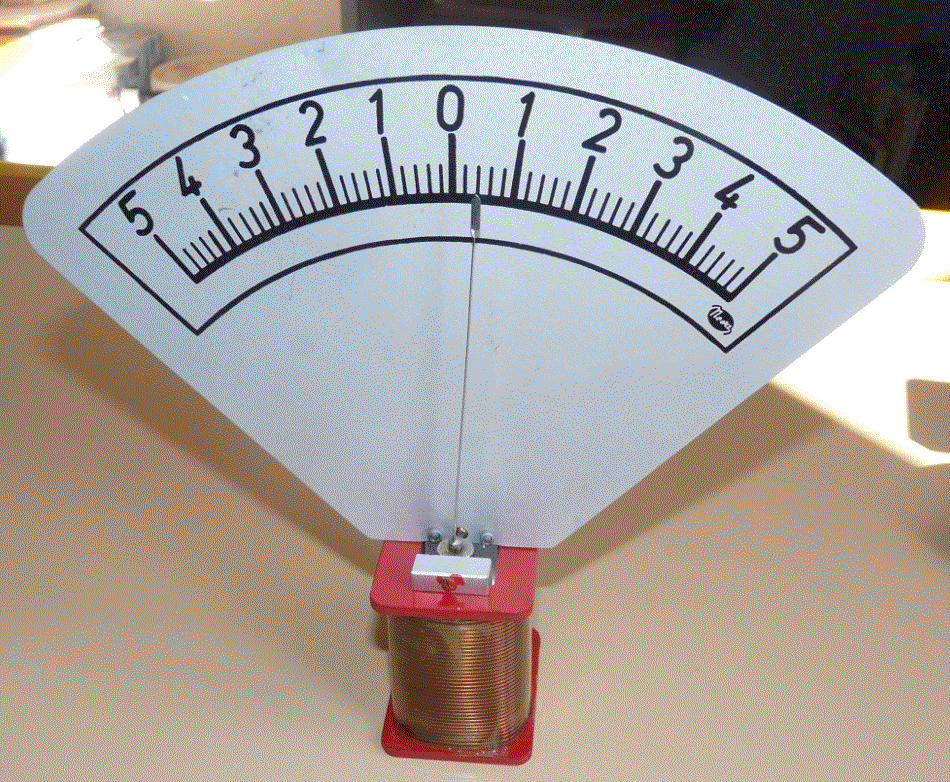

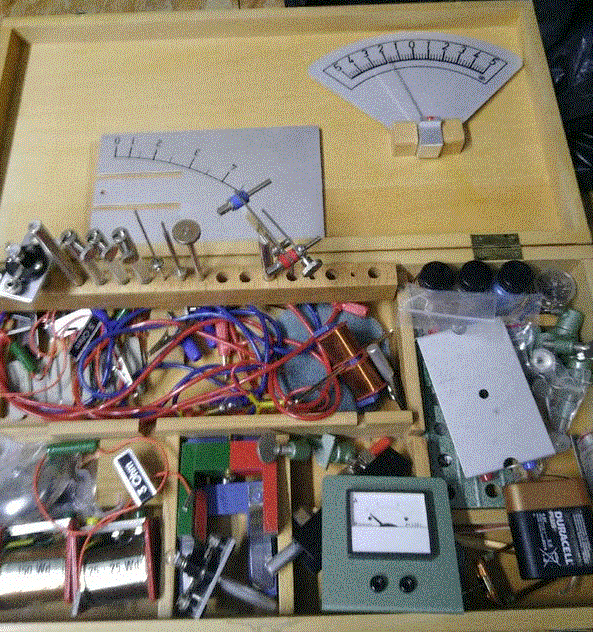

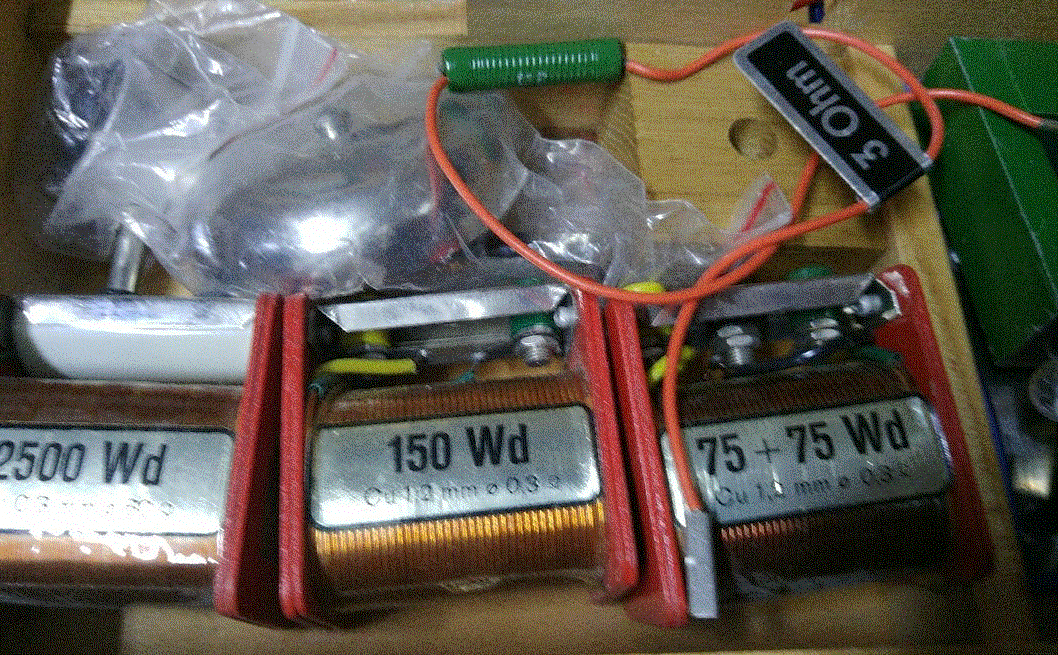

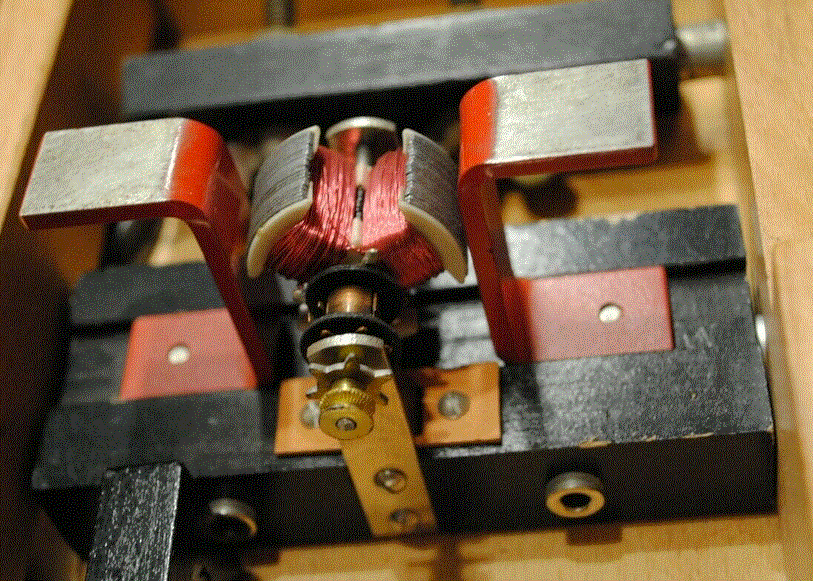

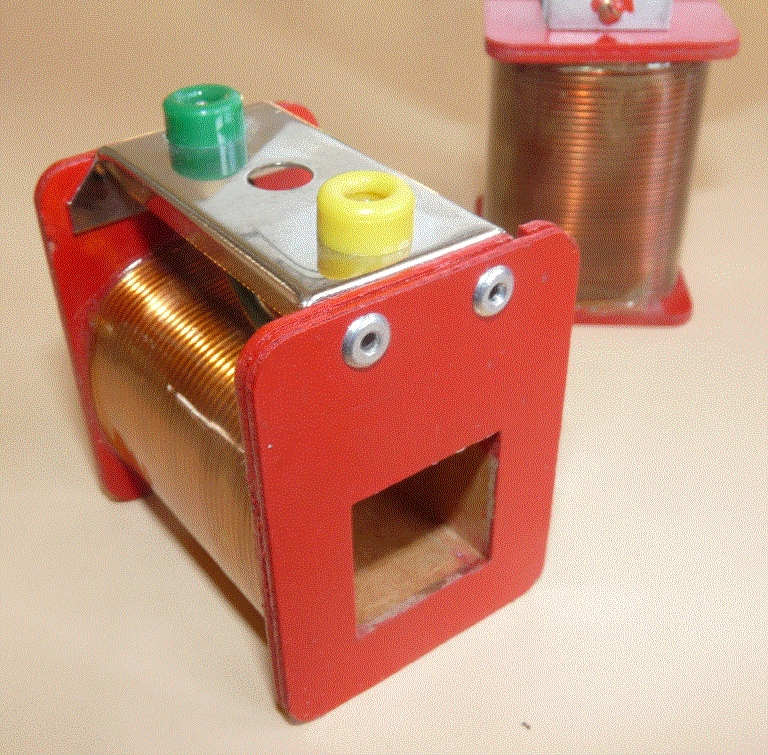

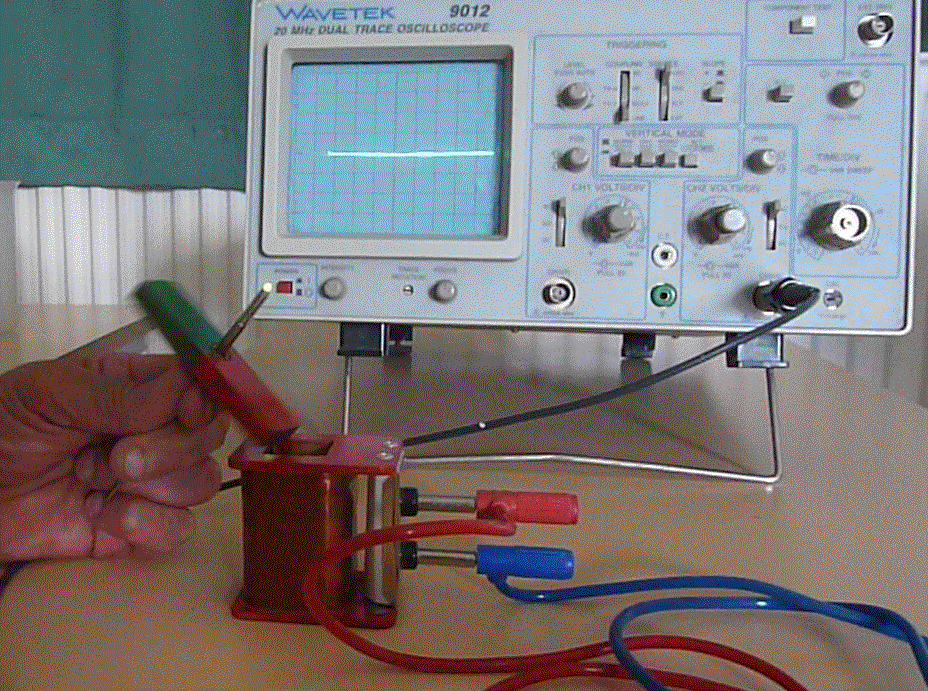

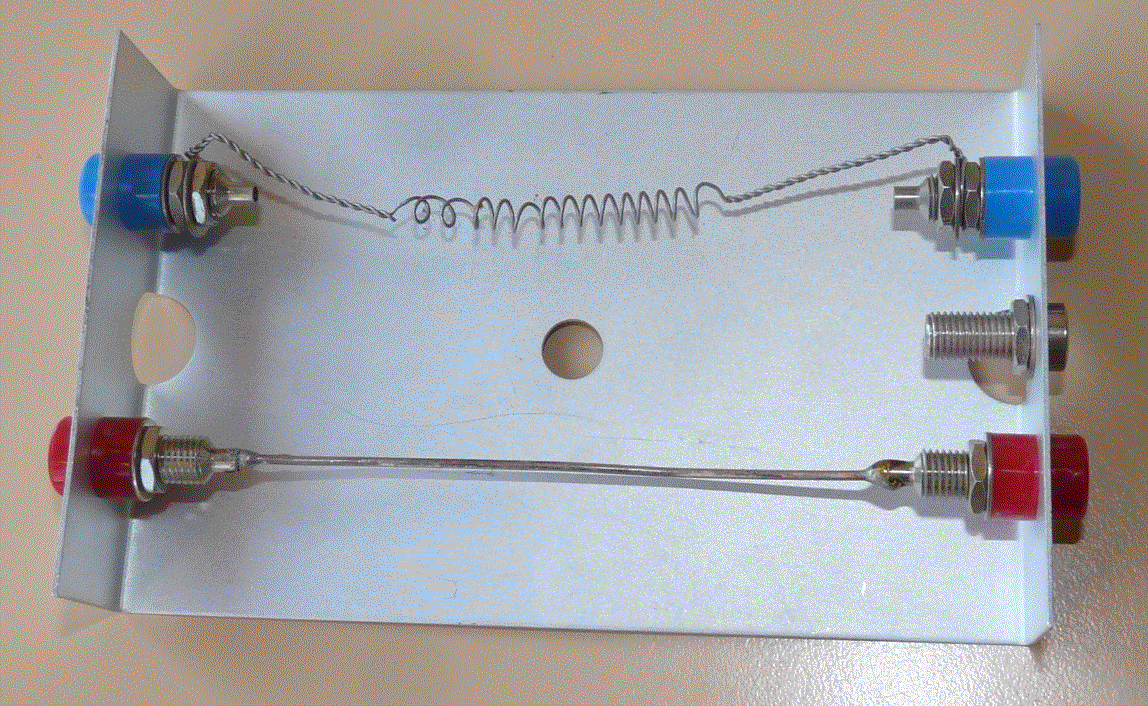

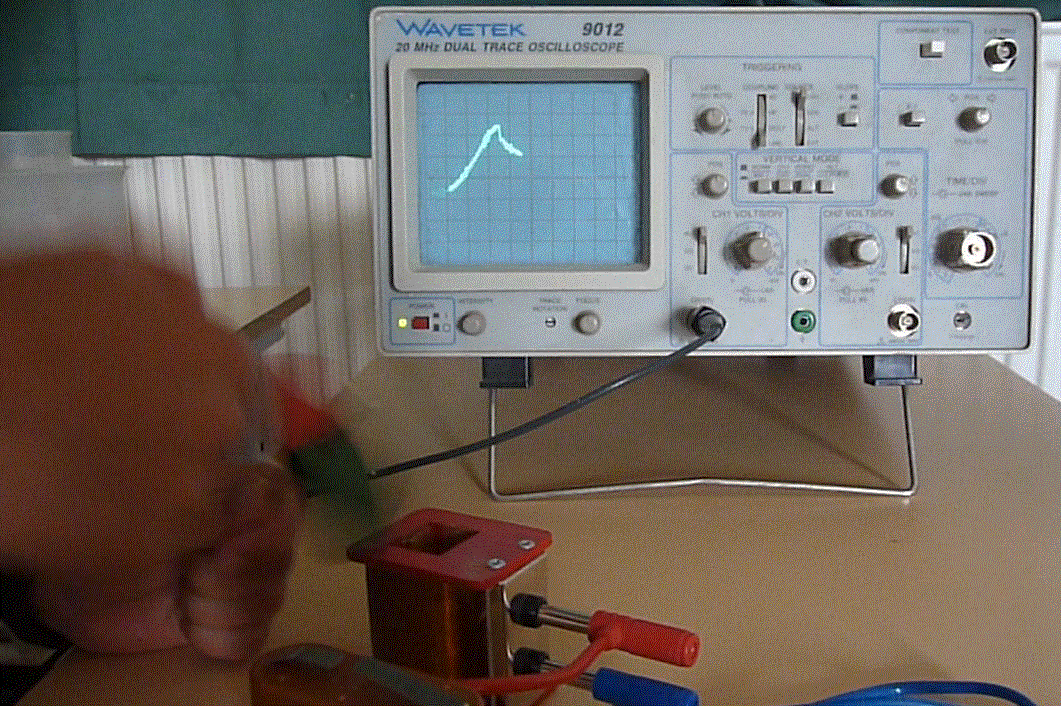

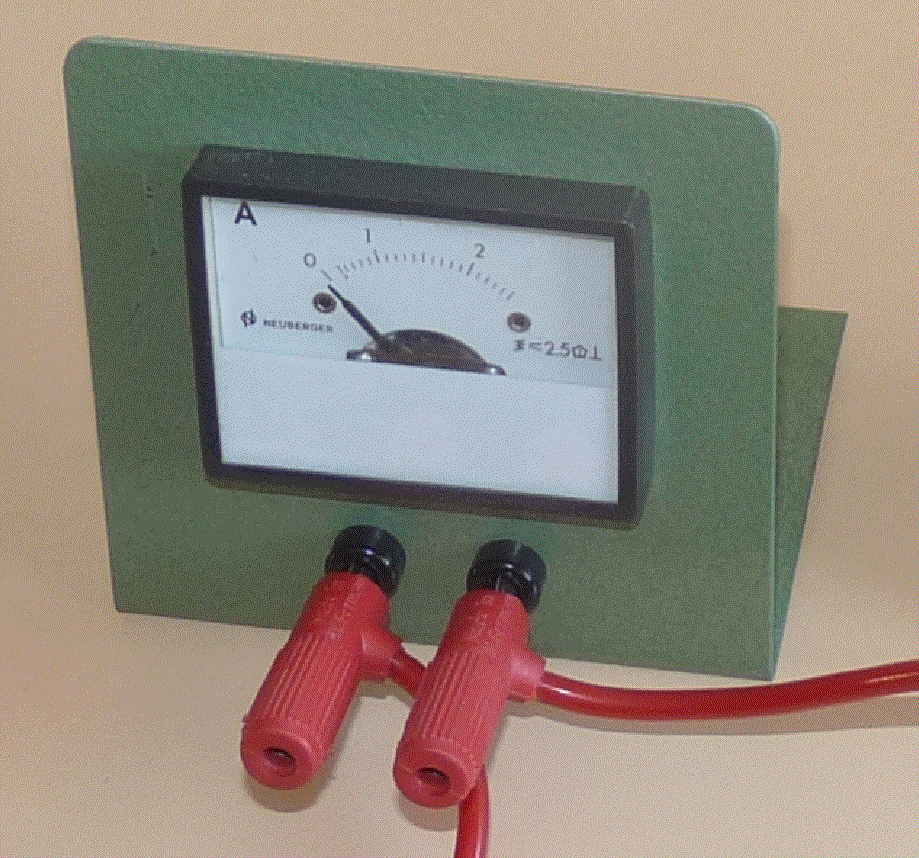

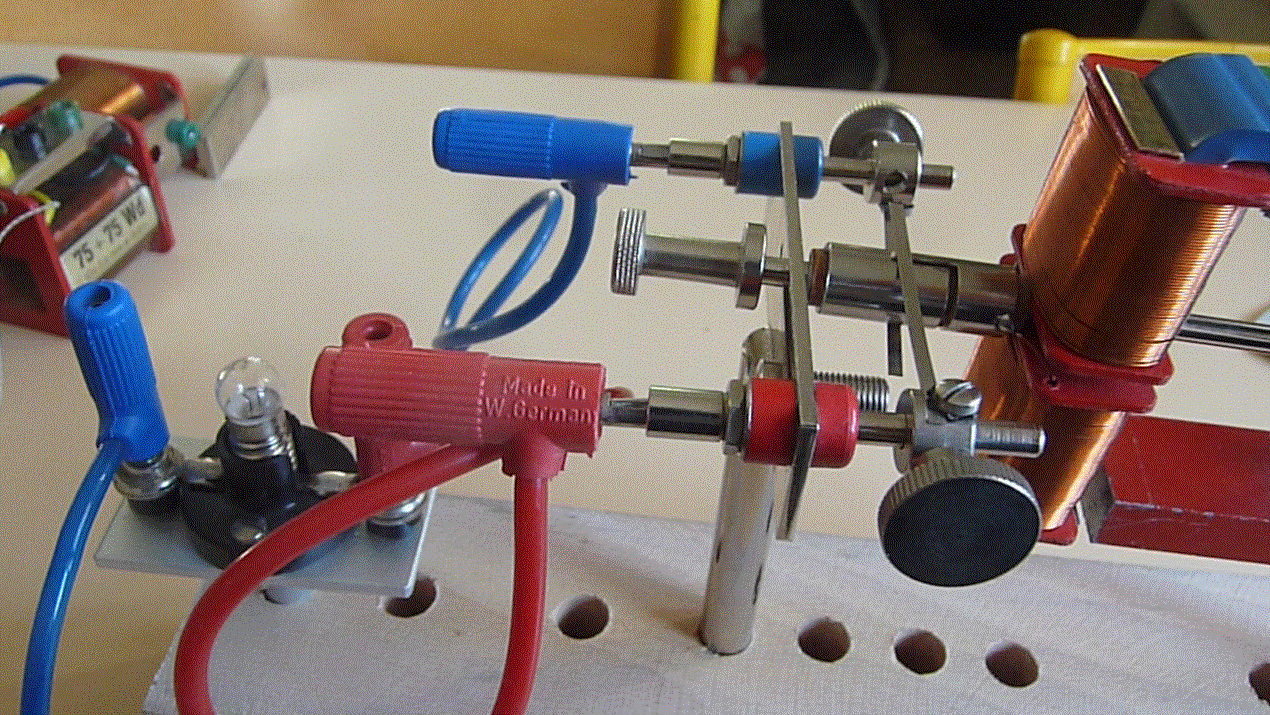

Expériences d'électricité avec du matériel Neva - mise à jour mars 2021 La firme allemande Neva installée à Geislingen produisait dans les années 1960 à 90 du matériel expérimental à destination des collèges, des lycées et d'autres établissements d'enseignement. Les pièces sont marquées "Made in West Germany". Nous utilisons ici un coffret n°9 qui contient des éléments robustes et de grande taille bien adaptés aux manipulations. Ce matériel est resté en bon état malgré ses 50 ans. Bobine d'électroaimant : 150 spires de cuivre de 1,2 mm de diamètre, résitance 0,3 ohm. Les éléments se fixent sur des pivots en métal enfoncés dans un socle en bois : On voit aussi les cordons de raccordement et les pinces crocodile. En vert, résistance de 3 ohms : Détail du collecteur du moteur électrique : Galvanomètre à zéro central. Platine en aluminium comportant une résistance chauffante et un fil épais pour mettre en évidence l'effet Joule : Montage en série : pile de 4,5 V, cordons de raccordement, interrupteur à levier, moteur, ampèremètre. Petit ampèremètre de contrôle des circuits. Le moteur en action, alimenté par une pile de 4,5 V : Expérience sur l'induction : aimant que l'on fait tourner devant une bobine. Un coffret d'électricité plus ancien Neva n°5 vient compléter notre matériel : Expériences à venir (mars - avril 2021): La nature de l'électricité - Electricité statique - Magnétisme Les effets de l'électricité : Expérience de l'aiguille aimantée - Bobinages et électroaimants - Moteur à aimant permanent - Répulsion mégnétique -Appareil de mesure - - Effet thermique du courant - Résistances - Lampe à incandescence - Arc électrique - Electrolyse de l'eau - Effets chimiques du courant Produire et transmettre un signal : Sonnette - Télégraphe. Produire de l'électricité : Pile Volta - Accumulateur au plomb - Induction magnétique -- Aimants et bobines - Lampe à décharge - Dynamo-moteur Courant continu - Courant alternatif - Transformateurs. Page en construction Retour à l'index
