Le pont roulant Joustra (Théo et Thibault)
Une fois, le maître nous a dit qu'un colis était arrivé. Nous l'avons ouvert et nous avons découvert une grue de marque Joustra. Après l'avoir observée, nous avons vérifié les mécanismes. Nous avons constaté que les moteurs étaient sales et qu'ils étaient bloqués.

Voici la grue Joustra P 56 télécommandée que nous allons démonter et remettre en état:





Dès que nous avons démonté et nettoyé les moteurs, nous nous sommes occupés du pont, très poussiéreux. Le maître nous a donné une bombe de WD40 pour enlever la rouille.

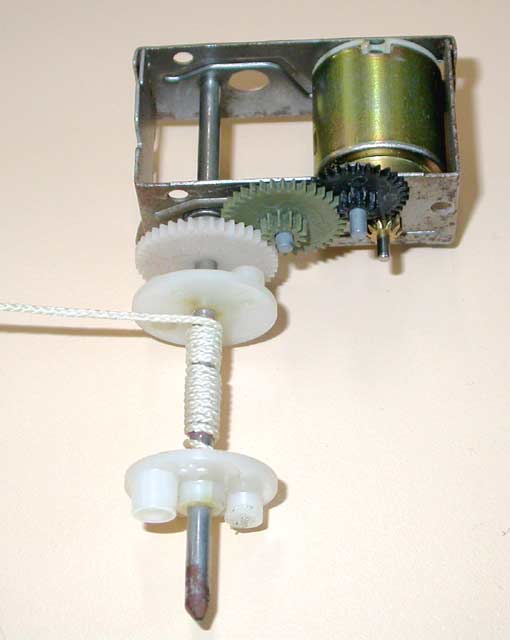

Le treuil du mécanisme de levage:

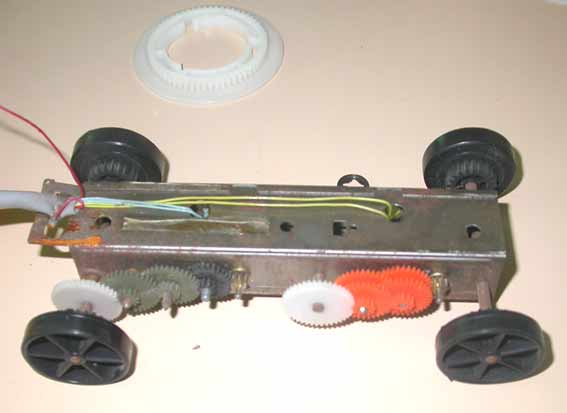

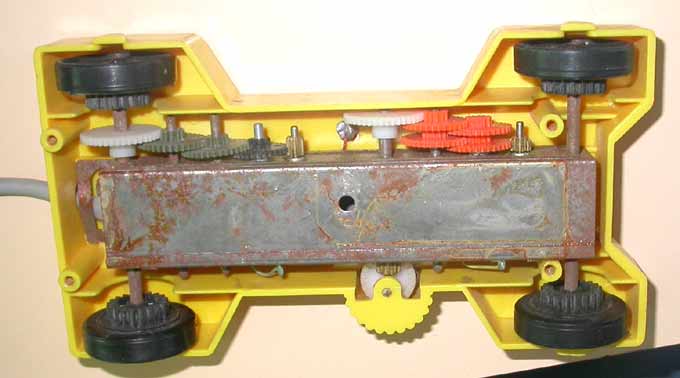

Un des trois moteurs ouvert pour un nettoyage complet:

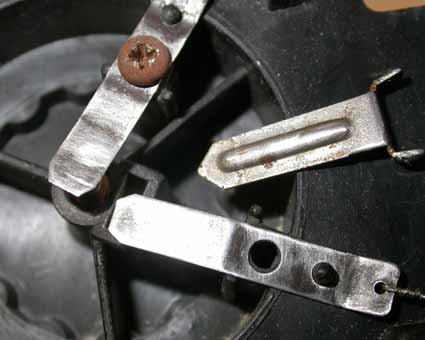

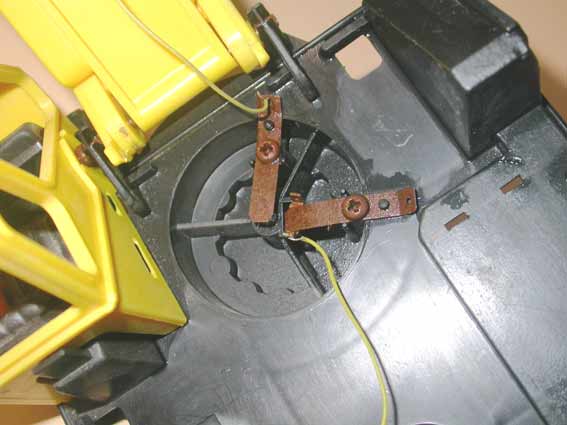

Les lamelles de contact rouillées, avant leur nettoyage:

Les mêmes lamelles après brossage:

Après cela nos avons fait des tests de vitesse:

- La grue fait 1 tour en 36 secondes (vitesse de giration)
- Le chariot met 8,6 secondes pour faire une translation de 67 cm
- Levage: pas encore mesuré

Quelques temps après le crochet s'est détaché du câble. Nous avons dû installer un nouveau câble et refixer le crochet. J'ai utilisé le fer à souder pour rattacher le crochet (en faisant fondre le fil en nylon).

Théo et Thibault

Voir notre questionnaire sur les grues

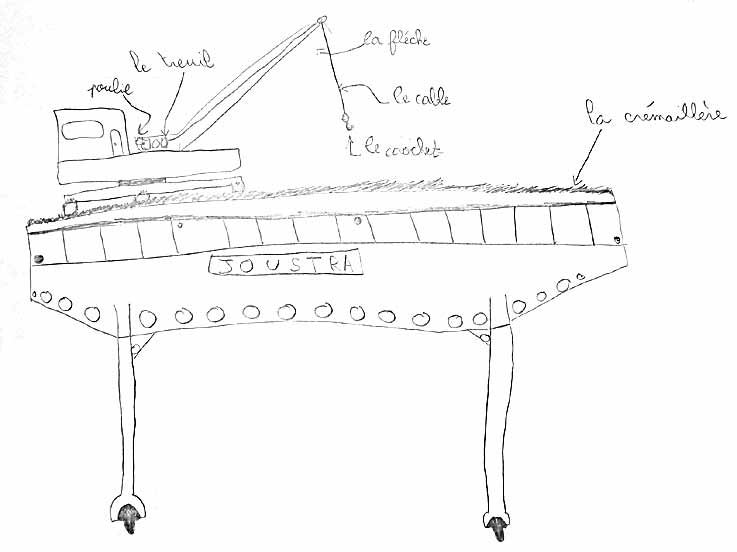

Dessin à main levée de Théo:

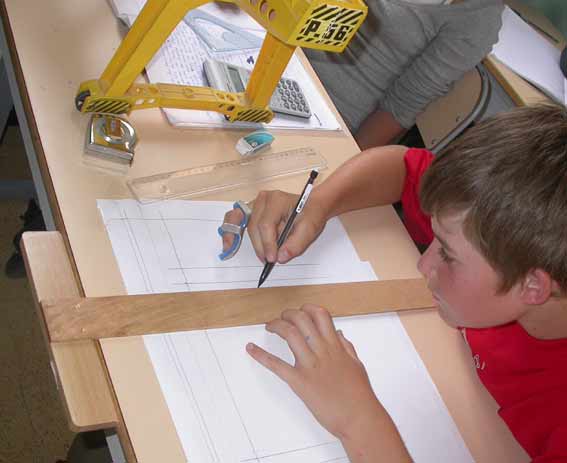

Travaux sur le plan avec un T

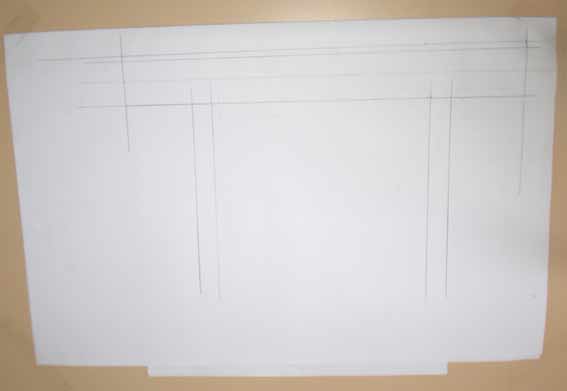

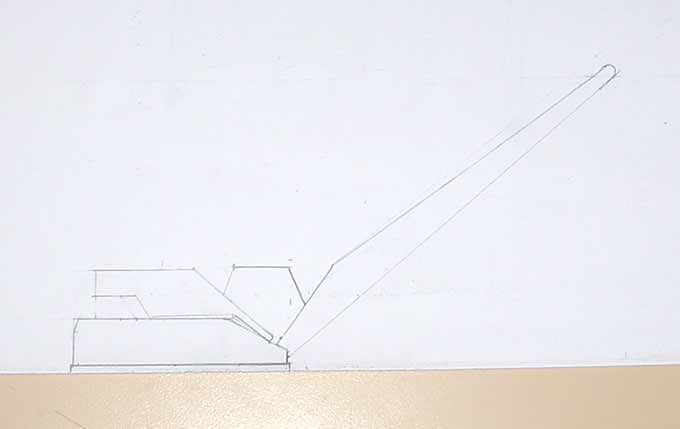

Les lignes de base du plan à l'échelle 1/2:

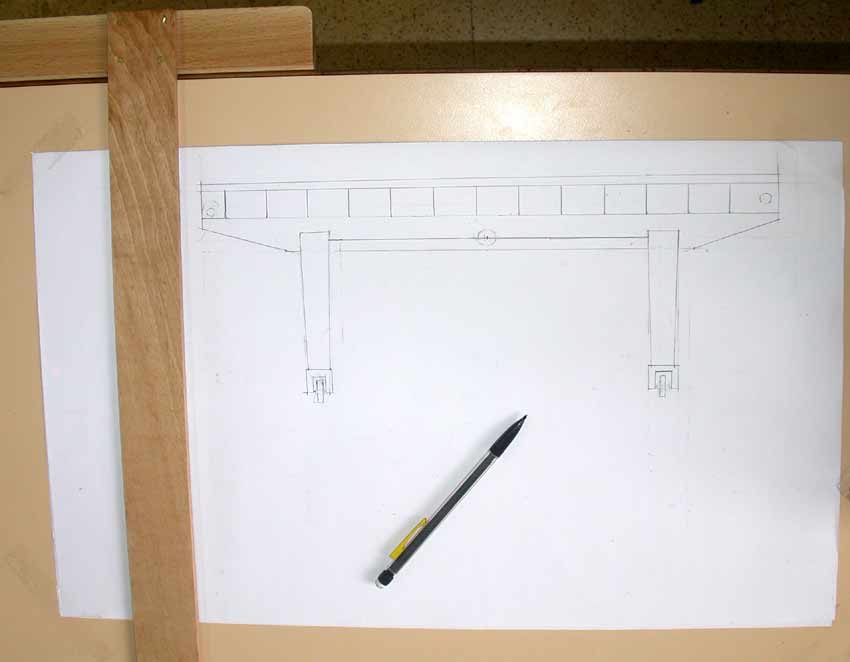

La partie inférieure terminée :

La cabine et la flèche:

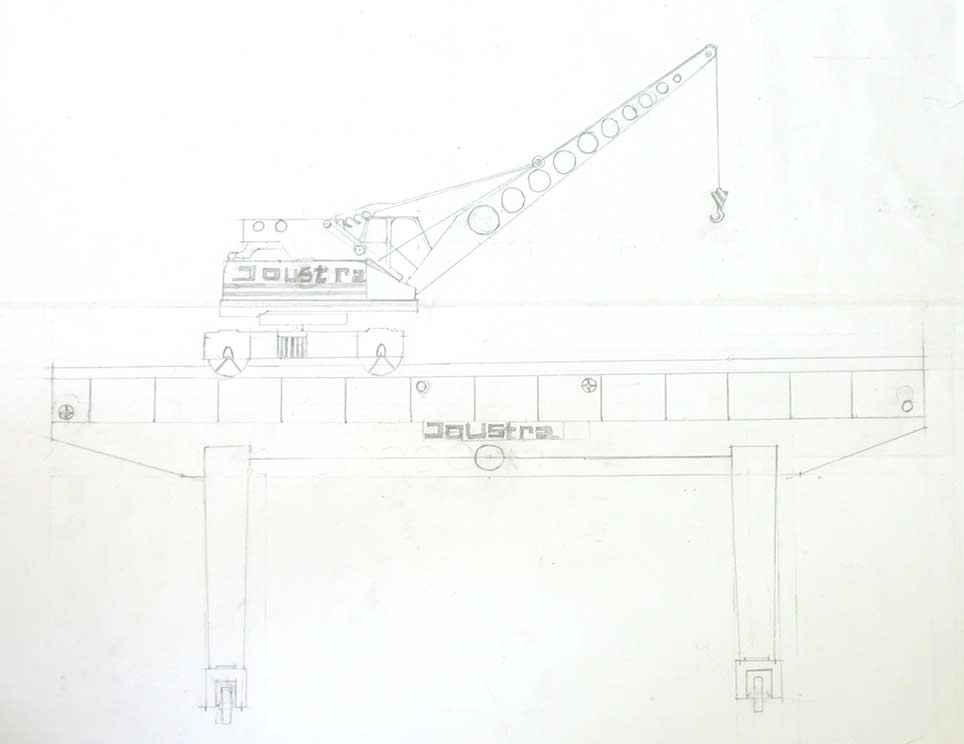

Le plan terminé, à l'échelle 1/2 par rapport au jouet:



Suite du programme:
2/ Essais et mesures de forces, de distances, d'angles, de vitesses de translation et de rotation.
3/ Schémas, plan et schéma électrique.
4/ Motorisation du portique.
5/ Vocabulaire à expliquer (suivi d'un test sous forme de questionnaire)
La flèche - le treuil - une poulie - un câble - le crochet - une crémaillère - les roues motrices - un moteur - les rails - le pont - un portique - une poutre en U - une poutre en I - une structure - la flexion - la compression - la force de levage - un mouvement de giration - un mouvement de rotation - une translation - une vitesse angulaire une vitesse linéaire - une couronne dentée - un pignon - un circuit électrique - un inverseur... familles de mots (noms, verbes, adjectifs, adverbes)

6/ Recherches:
- les différents types de grues
- les jouets Joustra: l'entreprise, son histoire, ses productions.
7/ Projet de bande dessinée: les Shadoks grutiers...
