Scans des planches de l'encyclopédie Quillet 1953

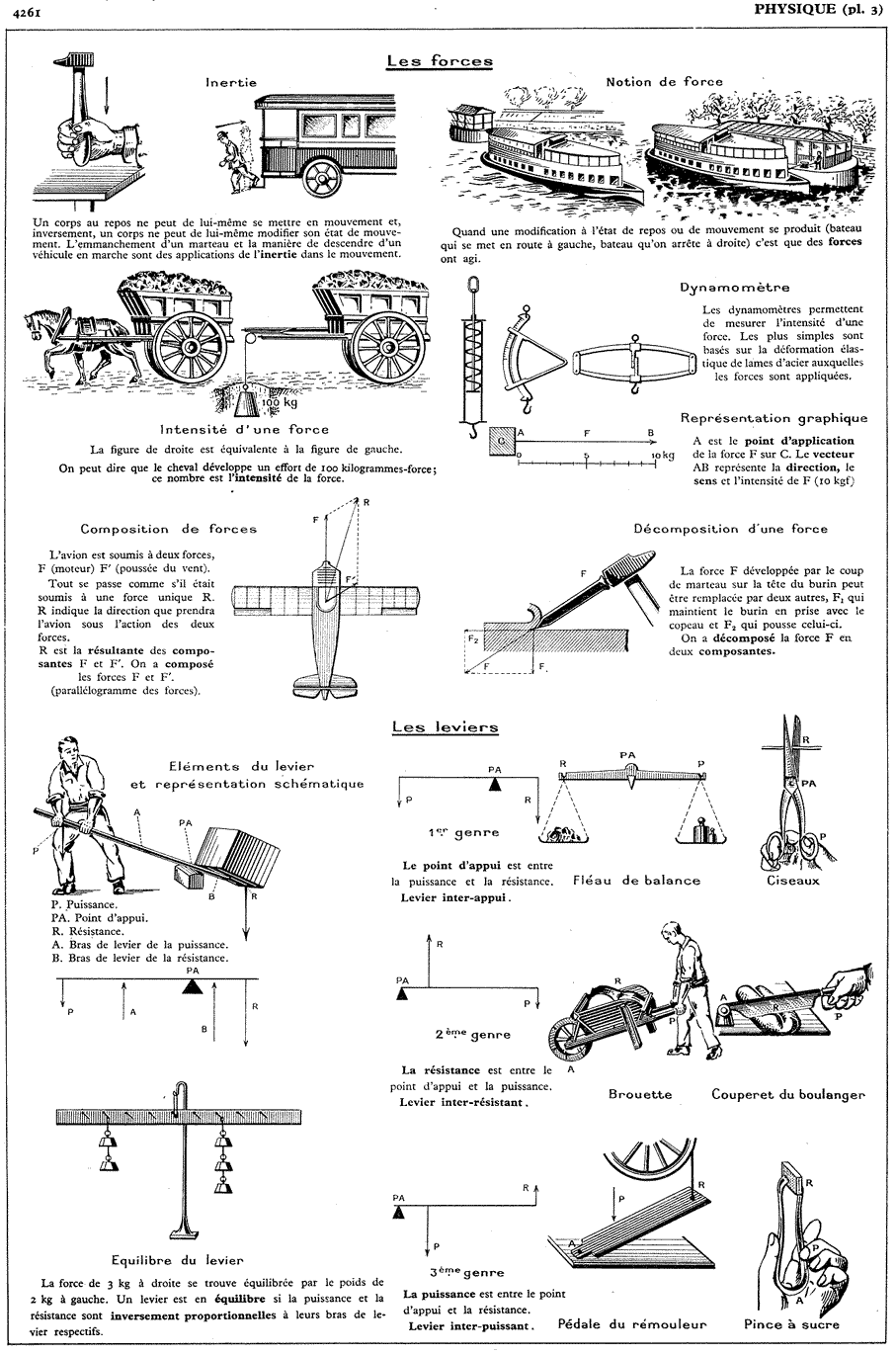

Planche 3 : forces, inertie, composition de forces, décomposition, dynamomètre, leviers, bras de levier, équilibre, appui, résistance.

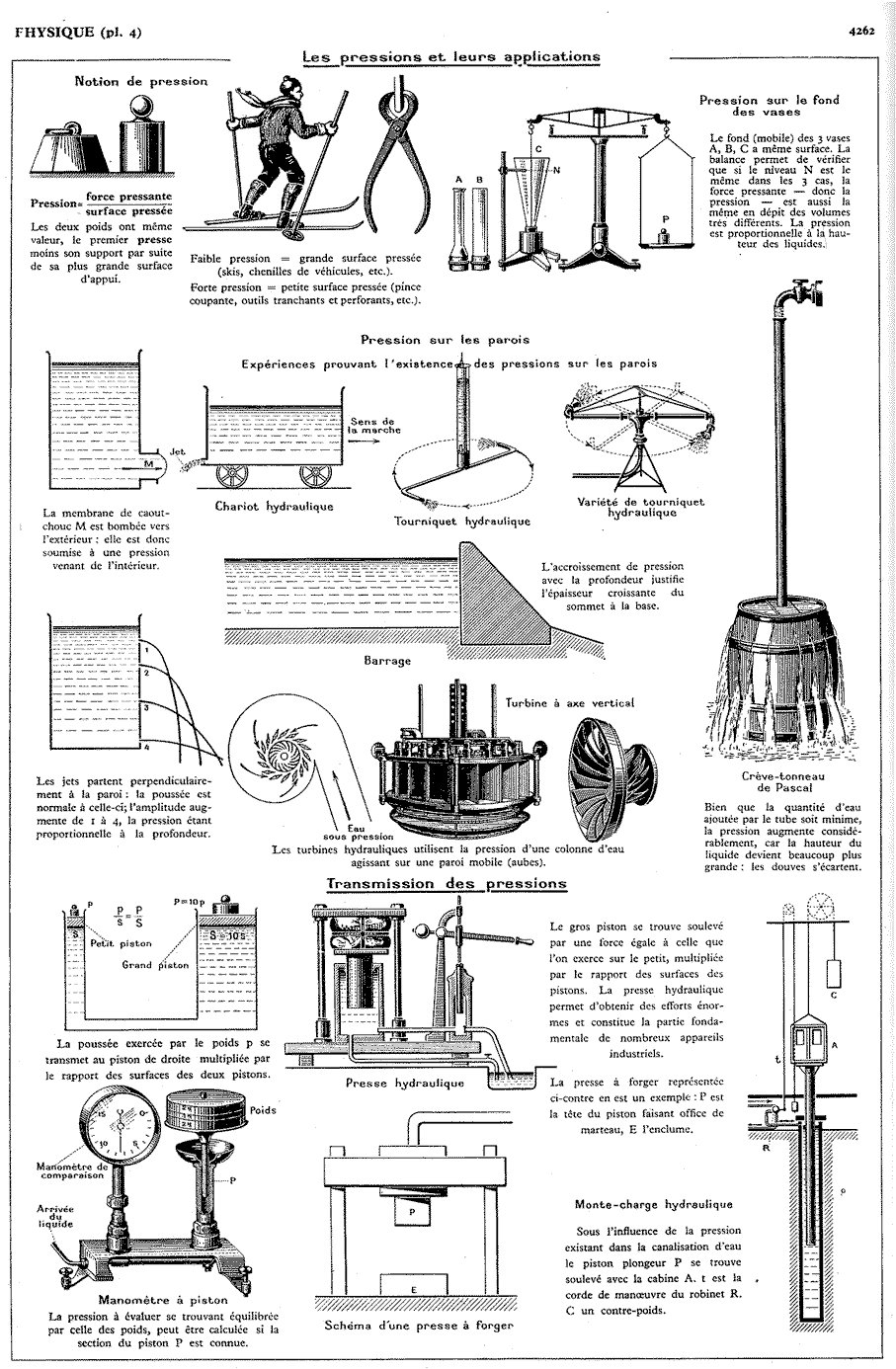

Planche 4 : les pressions et leurs applications, transmission de la pression, jets, turbines, barrages, presse hydraulique, manomètre, crève-tonneau de Pascal

Cliquer sur les images pour charger la version imprimable



Planche 4. Cliquer sur l'image pour charger la version imprimable.



Suite: planches 5 et 6
