Le mini-canot à moteur style Riva

Il s'agit d'une coque creusée dans du bois tendre (un tasseau de samba). Elle est très légère et sera propulsée par un moteur miniature de voiture radio-commandée "microsizer". L'hélice a été fabriquée sur un tour d'horloger. L'arbre d'hélice fait seulement 0,8 mm de diamètre et l'hélice 8 mm.

Coque en bois

Dans ses parties les plus fines, la coque a une épaisseur d'environ 1 mm (2 mm pour le reste de la coque). Pendant le ponçage intérieur, cette épaisseur était contrôlée visuellement par transparence devant une lampe.

Vu de côté

Vu de dessus

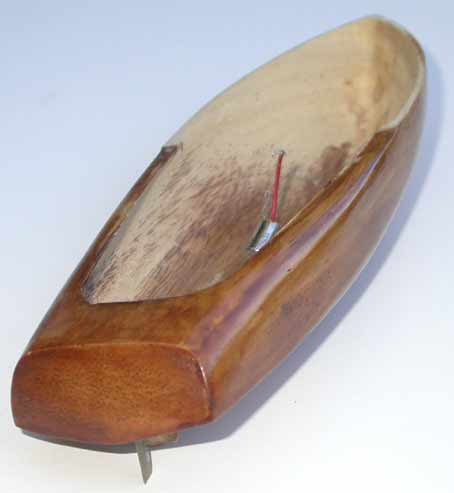

Vu de l'arrière

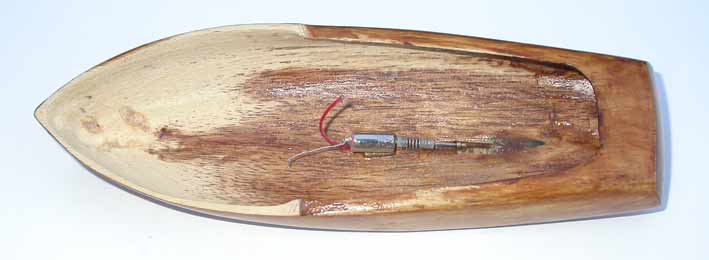

L'arbre d'hélice, l'accouplement souple à ressort et le micro-moteur
Moteur

L'hélice tripale en bronze:
Hélice

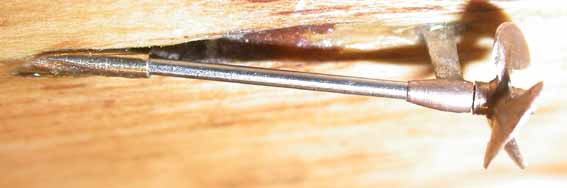

La chaise d'hélice:
Chaise d'hélice

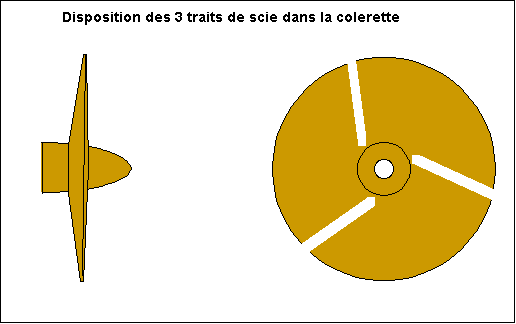

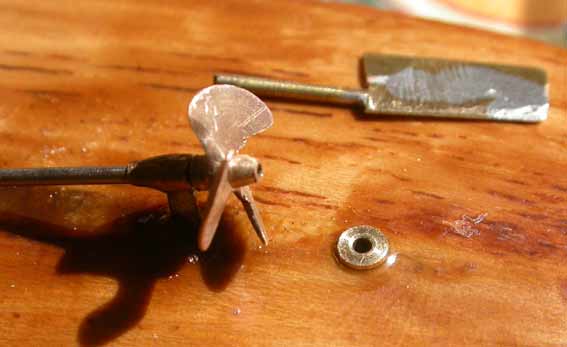

L'hélice a été "taillée" dans une collerette de bronze usinée sur le tour d'horloger. Trois traits de scie ont permis d'ébaucher les pales qui ont été torsadées puis arrondies à la lime.

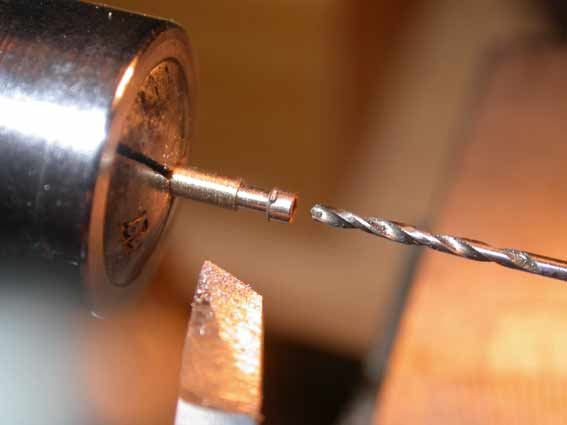

Usinage du palier de gourvenail (diamètre 1,7 mm, perçage 0,8 mm)
mini palier


gouvernail

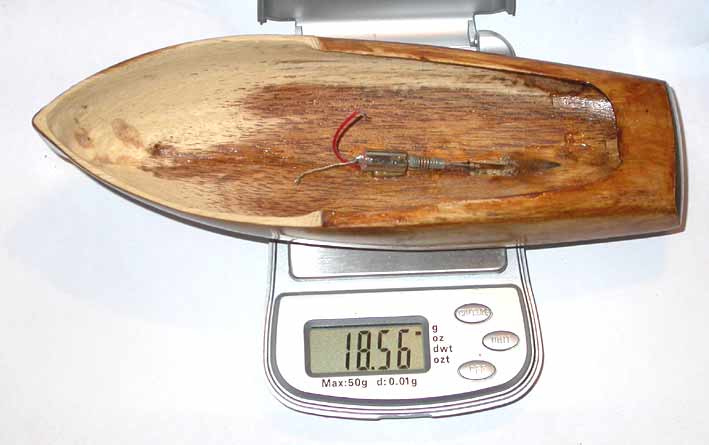

La coque, le moteur et l'hélice pèsent moins de 19 grammes:
Pesée de la coque

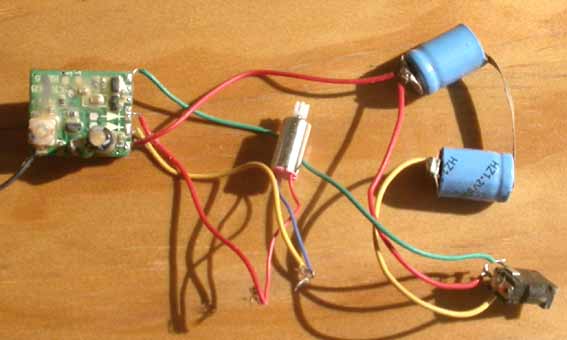

De gauche à droite: le récepteur de la radiocommande, le mini-moteur, les accumulateurs:
récepteur de la radiocommande





à suivre
