- Le sous-marin
téléguidé "Dauphin", un vieux
jouet des années 1960
-
- Nous avons démonté
le sous-marin téléguidé " Dauphin ".
Nous avons constaté que la transmission du moteur à
l'arbre d'hélice est magnétique. Elle est faite
de deux disques opposés qui comportent chacun deux aimants.

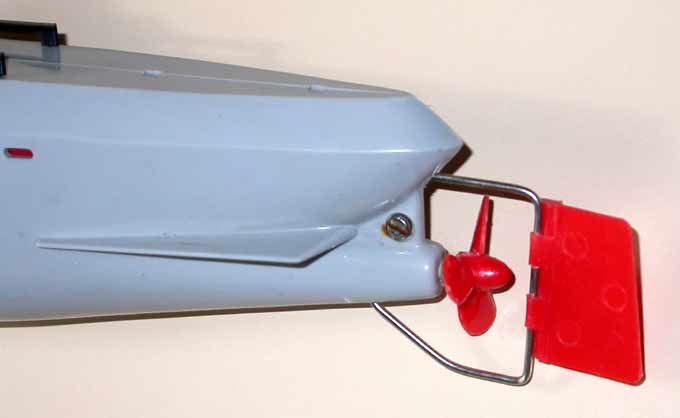

L'arbre d'hélice est en acier inoxydable, il tourne sur
deux petites bagues en plastique qu'on appelle <<des coussinets>>.
La télécommande permet de régler la vitesse
du moteur et les ailerons servent à régler l'angle
de plongée. Valentin,
Pierre et Antoine
-
-
-
- Démontage
de la coque pour voir les éléments:
-

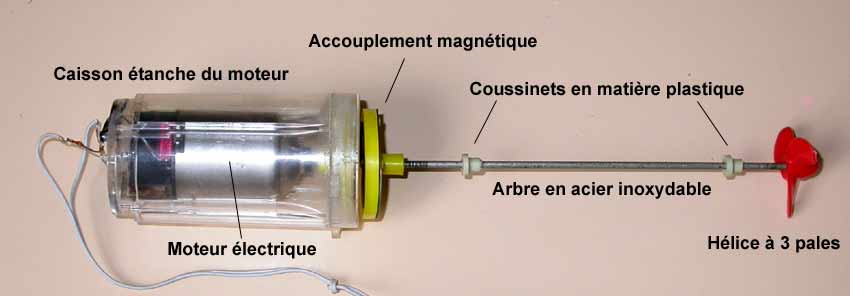

- Vocabulaire:
-

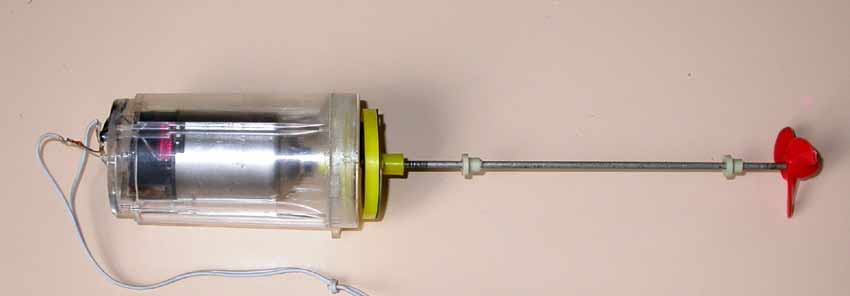

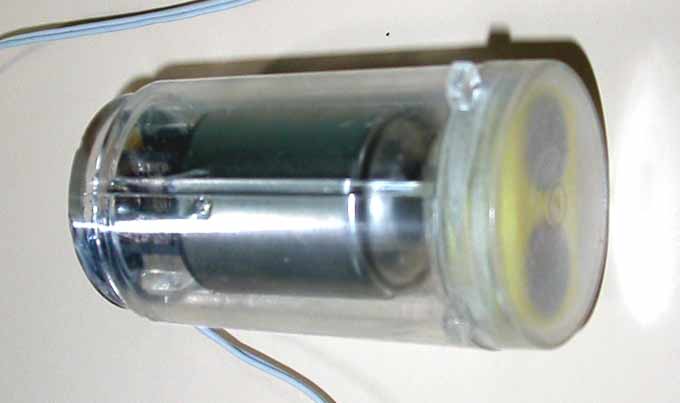

- Le moteur et
sa ligne d'arbre:
-
-

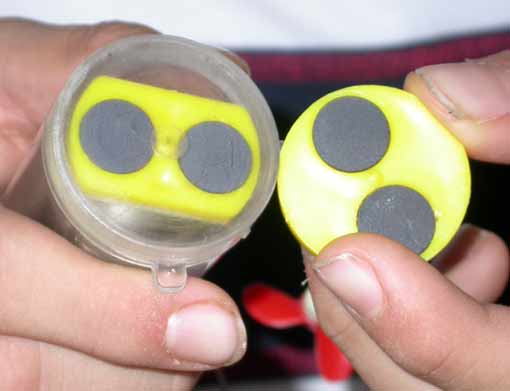

- Le système
de transmission magnétique du mouvement:
-
-
- Essais dans
l'aquarium:
- Mise à l'eau du
sous-marin "Dolphin"
- En observant le boîtier
de commande qui contient 3 piles de 1,5V nous constatons que
la tension du moteur est de 4,5 V. Nous l'avons essayé
de 3V jusqu à 6V.
Nous avons mis à l'eau le sous-marin, les ailerons orientés
en position de plongée, mais l'aquarium était trop
petit pour que le sous-marin plonge. Alors nous avons orienté
tout le sous-marin et il a plongé sans problème.
Pierre
-
-
-
- Vu sous la
surface
-

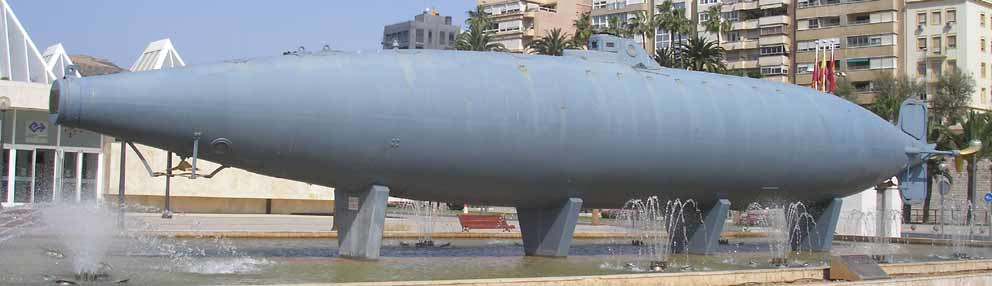

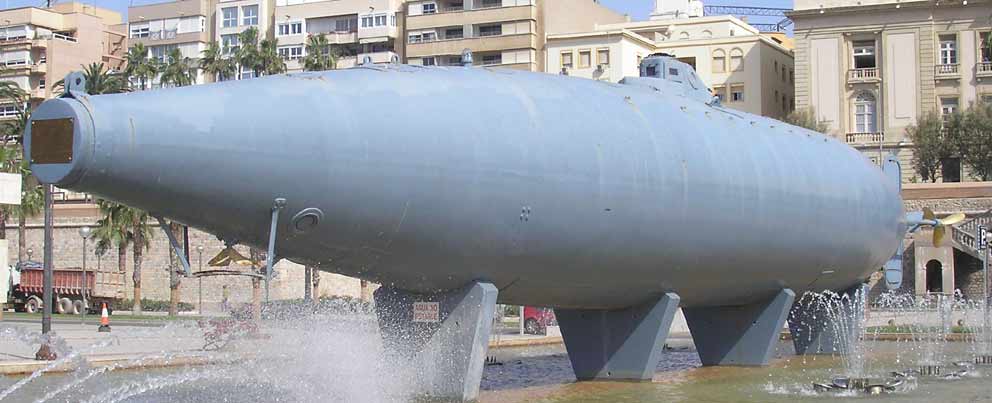

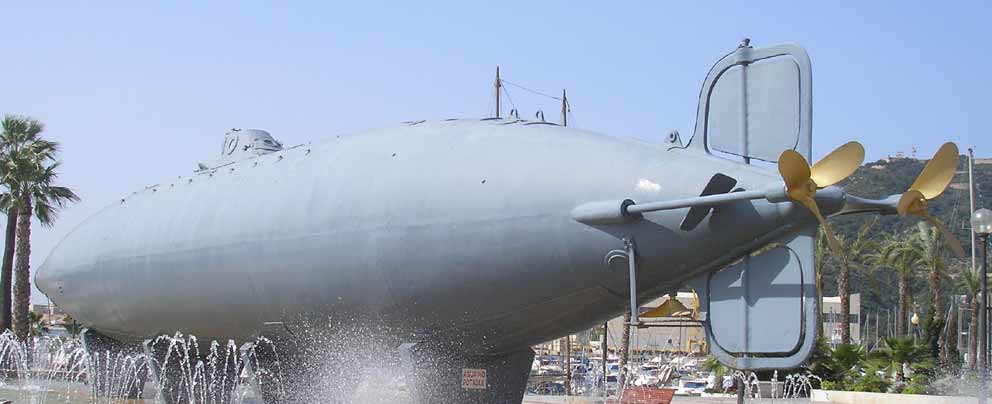

- Cartagène:
Le sous-marin de l'ingénieur espagnol Peral, 1890
-
-
-
-
