Eclipse de Lune du 3 mars 2007

Essai improvisé avec un appareil numérique derrière l'oculaire du télescope 150/1500 mm





Fin de l'éclipse



L'éclipse partielle de soleil du 3 octobre 2005

Comme il est dangereux d'observer le Soleil directement dans un télescope, on a placé un écran de projection en face de l'oculaire. On obtient ainsi une image du Soleil sans risquer de s'abîmer les yeux. Tous les élèves ont pu observer l'éclipse en direct.



2/ Passage de Vénus devant le Soleil (éclipse du 8 juin 2004)

Instrument utilisé: TAL 1, Newton diamètre 110 mm, Focale: 804 mm, F/D = 7,3 - Oculaire Plossl 25 mm avec écran de projection.

3/ Soirée astro du 23 novembre 2001

Pour cette observation, on a utilisé deux télescopes: un Celestron 11 (280 mm de diamètre) et un Intes Micro (150 mm de diamètre). On place l'oeil sur l'oculaire afin d'observer l'image donnée par l'objectif de l'instrument. On choisit des occulaires différents selon le grossissement souhaité. On peut aussi remplacer l'oculaire par une caméra vidéo CCD reliée à un moniteur (écran TV).

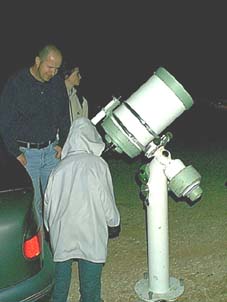

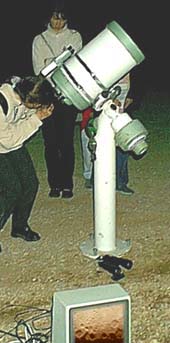

Celestron 11		Intes Micro
		La caméra CCD donne des images de la Lune en direct sur l'écran TV.

Photographies prises avec un appareil numérique placé au foyer de l'instrument.



Essai de traitement d'une séquence vidéo avec le logiciel IRIS de Christian Buil (webcam Philips Toucam)

Télescope Célestron 11 - 280/2800 mm



Voir la vidéo (1 Mo format wmv)





12 août 2009 : la Lune en dernier quartier

Télescope Intes 150/1500 mm + webcam Philips Toucam



Voir la vidéo - 5,76 Mo

(Le téléchargement peut être assez long, patience svp !)





Un texte de Galilée écrit à Venise en 1610 (d'après la bande son d'un documentaire TV: Galilée, le Messager des étoiles / La Sept - Arte)

"Il y a environ deux mois, une rumeur s'est répandue ici à Venise qu'avait été présentée en Flandre une lunette fabriquée avec un art tel, qu'elle faisait paraître très rapprochés les objets les plus lointains. Cet effet me sembla si merveilleux que j'en fis le sujet de mes réflexions. Cet appareil devait se fonder sur la science de la perspective.

Après plusieurs essais, ne regardant ni au labeur ni à la dépense, j'en suis arrivé à construire un instrument qui agrandit les objets plus de huit fois.
A la profonde stupeur de sa Seigneurie et du sénat de Venise tout entier, je fis la démonstration de ma lunette. De nombreux sénateurs, malgré leur grand âge, ont fait l'ascension du plus haut campanile de Venise.
A travers la lunette, ils ont découvert des vaisseaux qui ne sont apparus à l'œil nu que deux heures plus tard. En appliquant un œil contre la lunette et en fermant l'autre, chacun de nous a vu distinctement les coupoles et la façade de l'église Sainte-Justine de Padoue. C'est de la véritable magie, l'église de Padoue est à trente-deux kilomètres de Venise !

Délaissant les choses de la Terre, je me suis porté vers l'exploration du ciel. J'ai été surpris de voir que sur la Lune, la limite entre l'ombre et la lumière est très irrégulière. Le sol lunaire est, comme la surface de la Terre, inégal et accidenté. Contrairement à ce qu'a cru une armée de philosophes, la Lune n'est pas un corps céleste parfait."

4/ Modèle réduit au 1/5ème du télescope Intes Micro ci-dessus. Les mouvements fins sont fonctionnels (roue dentée et vis-sans-fin en mouvement horaire et vis poussante en déclinaison). Matériaux: aluminium, bronze, inox, verre.



Minuscule roue dentée en bronze avec sa vis sans fin et ses molettes:





Usinage de la roue dentée avec un taraud machine de 3 mm

La roue dentée de 16 mm de diamètre et sa vis sans fin (tige filetée inox de 3 mm) :





Mini-palier en bronze fait de deux pièces soudées à l'étain:

Rodage du disque miroir avec des abrasifs:	Perçage du miroir concave:
Le télescope achevé avec le miroir secondaire et les 4 branches de l'araignée:

Voir la page sur les tours d'horloger et les travaux d'usinage

Voir aussi nos photographies au microscope
