Jeu de construction pour découvrir l'électricité: résistances, électroaimants, moteurs, sonnerie électrique, ampèremètre...

Coffret Elektrikus (jeu de construction des années 50)
"Ce que l'on doit savoir sur l'électricité, que l'Elektrikus te l'apprenne."
page en construction - février 2010

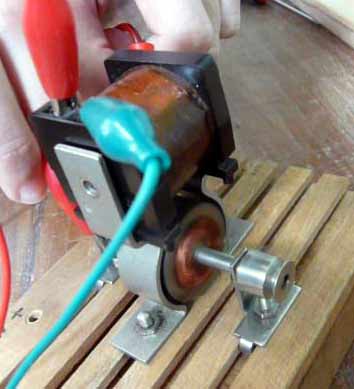

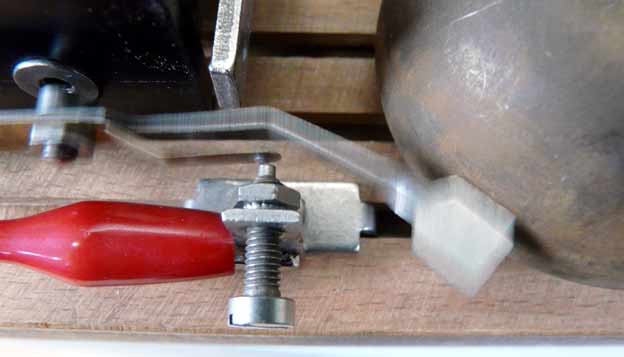

Sonnerie électrique avec électroaimant et timbre, moteur universel, rhéostat

Ce matin nous avons reçu un colis postal en provenance d'Allemagne. Théo, Ioanna, Alycia et moi avons ouvert l'emballage et découvert un jeu de construction ancien:

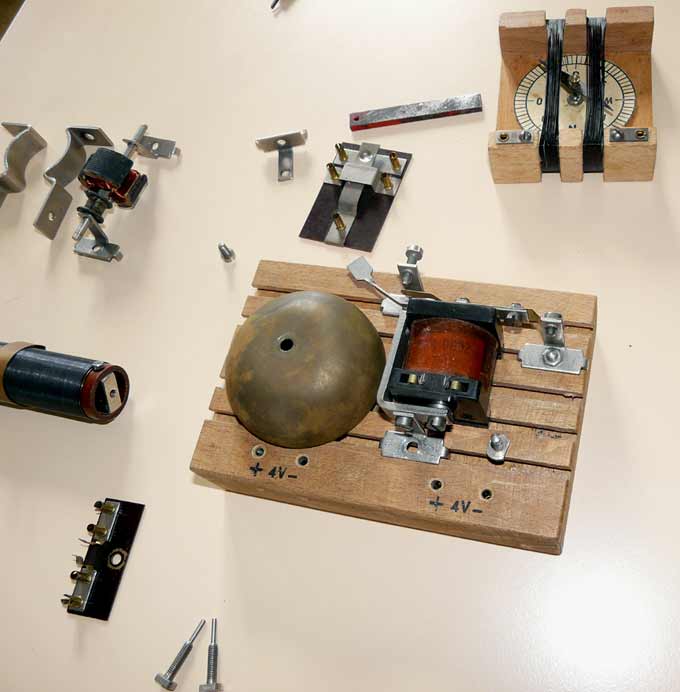

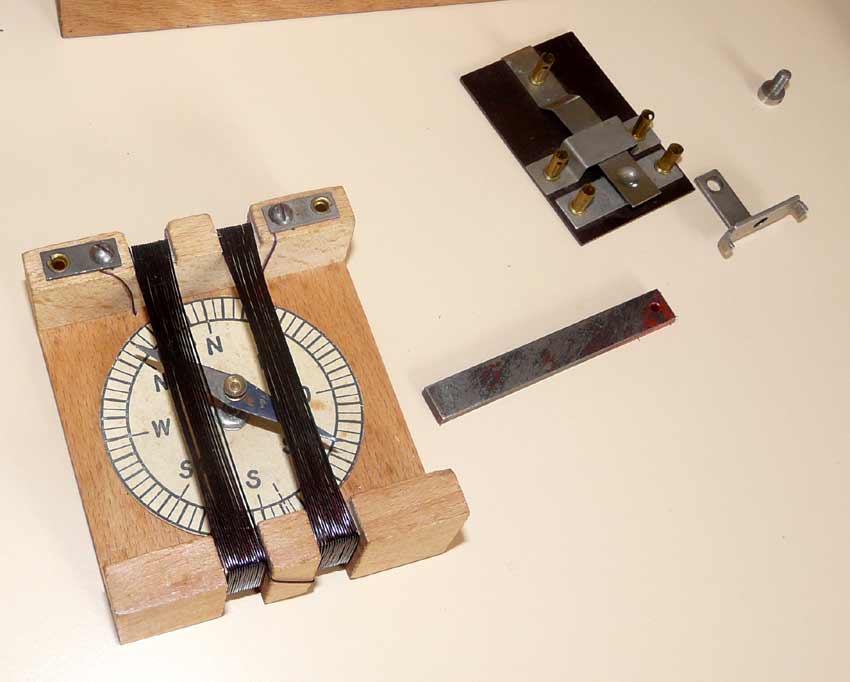

Il contenait toutes sortes de pièces pour faire des expériences sur l'électricité : lampes, fils, bobines, boussole, aimant, limaille de fer, interrupteur, résistance ajustable, timbre de sonnette, sans oublier un support en bois, un moteur en pièces détachées, des vis, des écrous et de nombreuses petites pièces métalliques. Nous y avons trouvé aussi des fiches en laiton isolées avec un contour en bakélite.


Résistance bobinée sur un tube de bakélite (rhéostat):

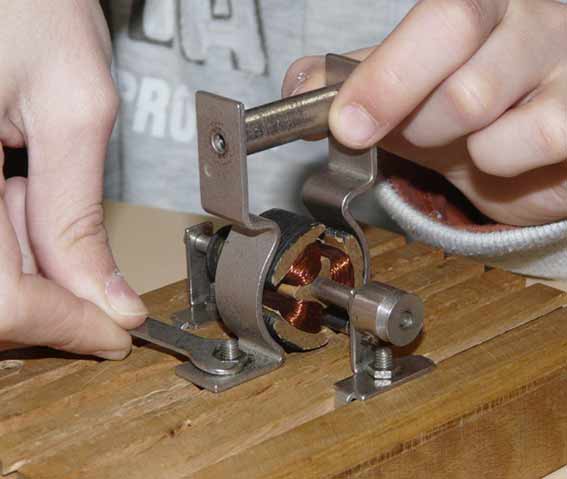

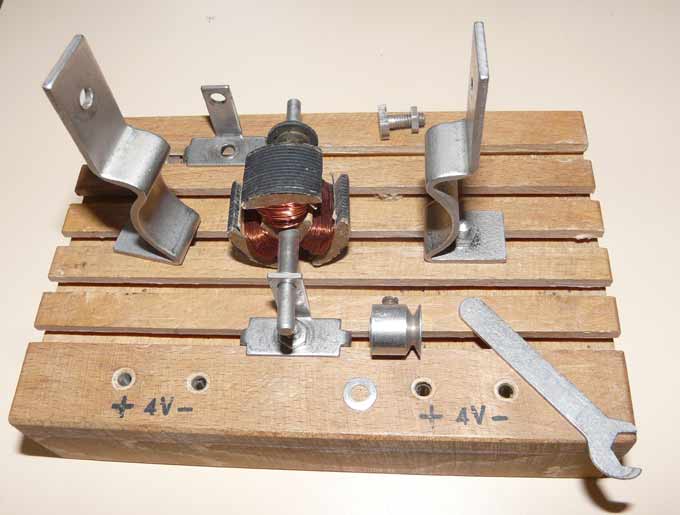

Rotor de moteur à trois pôles avec ses entrefers:

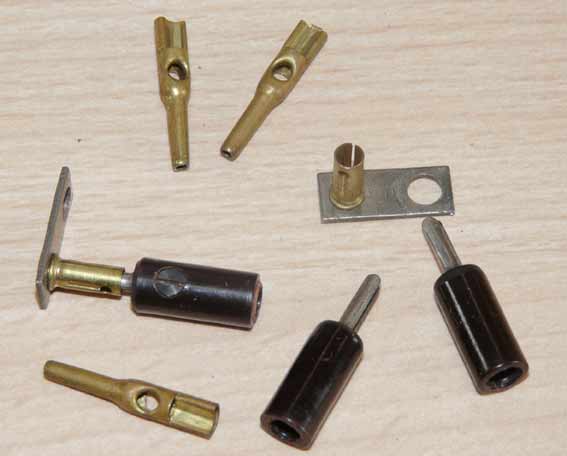

Fiches isolées par de la bakélite:

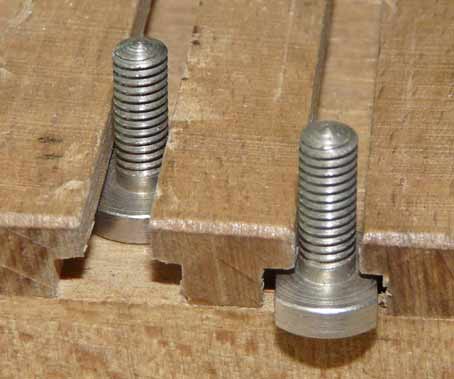

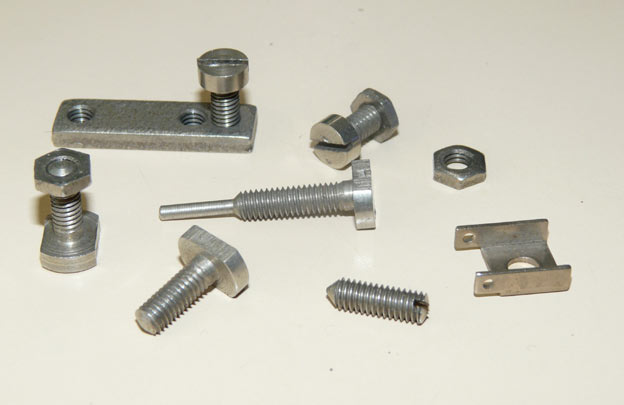

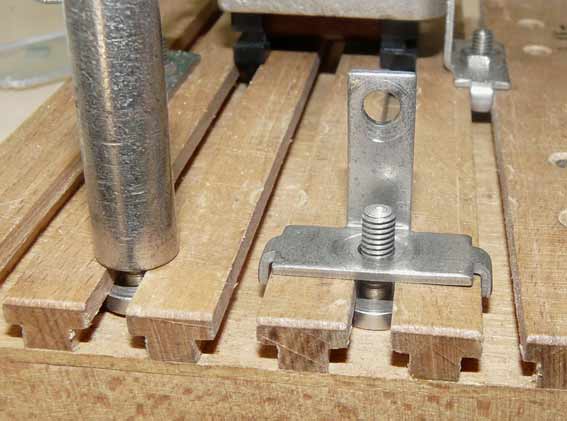

Sur la plaque de base en bois nous avons remarqué cinq rainures en forme de T, parallèles et espacées de 14 mm. Chacune a une largeur de 4,5 mm en haut et 8 mm à la base. Dans ces rainures, on peut glisser des vis spéciales qui servent à maintenir les différents éléments:

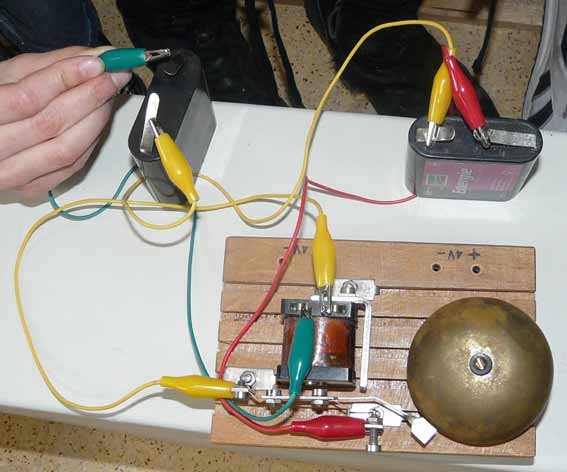

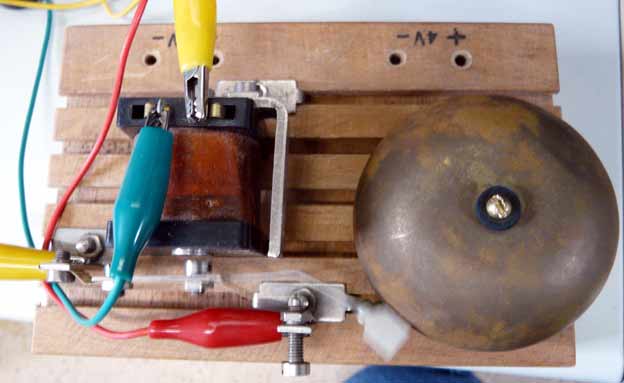

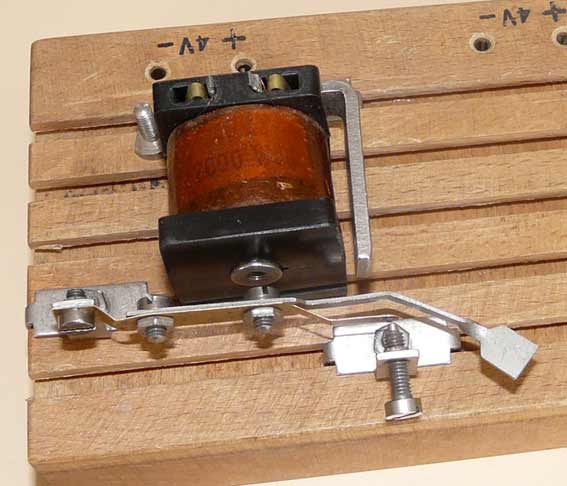

Il nous manque la notice pour réaliser les montages. Nous nous servons donc de la photo du couvercle pour construire notre premier projet, une sonnette électrique:
