La fusée à eau L3 sur sa rampe de lancement
Encore un jouet ancien dont la manipulation sera amusante. Début des TP: juin 2007

Photos de la fusée:

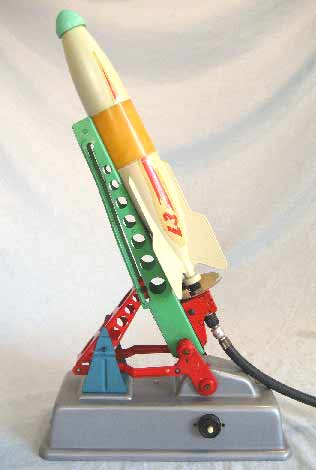

La fusée vue de côté

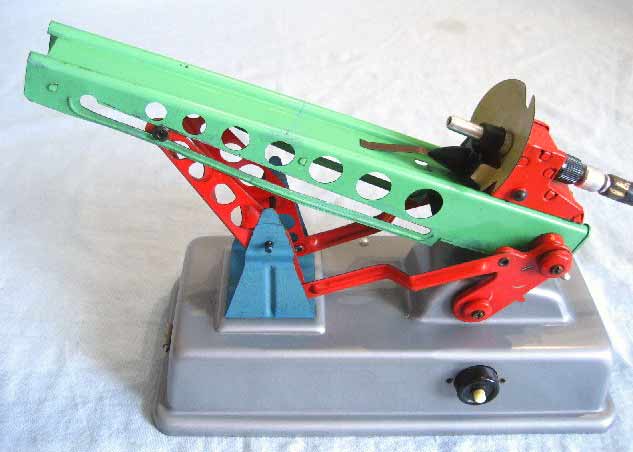

La rampe de lancement en position basse.

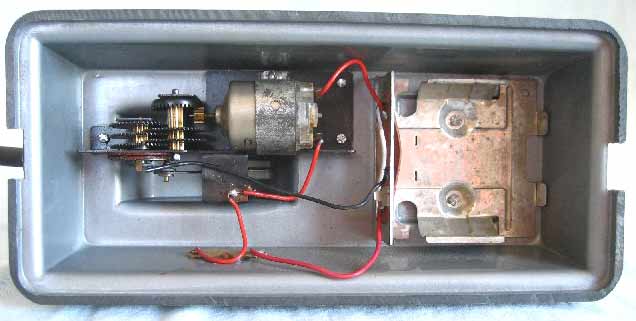

Ce moteur entraîne le mécanisme qui permet de changer l'angle de la rampe de lancement:

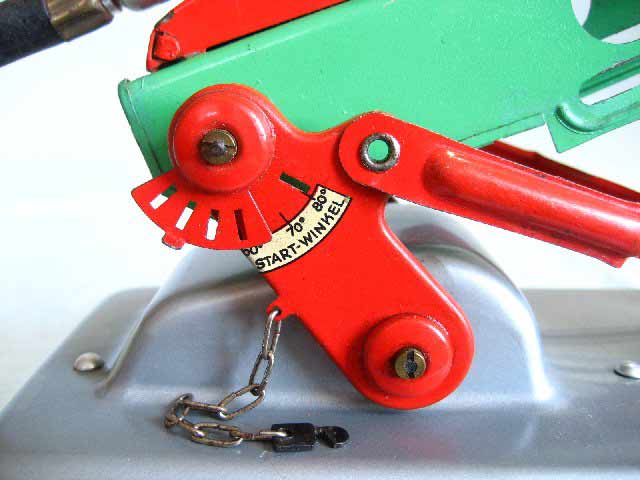

Ici , on voit un arc gradué en degrés pour ajuster l'angle de tir.

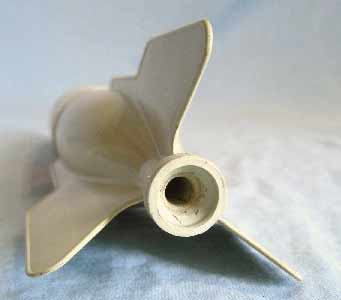

la fusée vue de derrière:

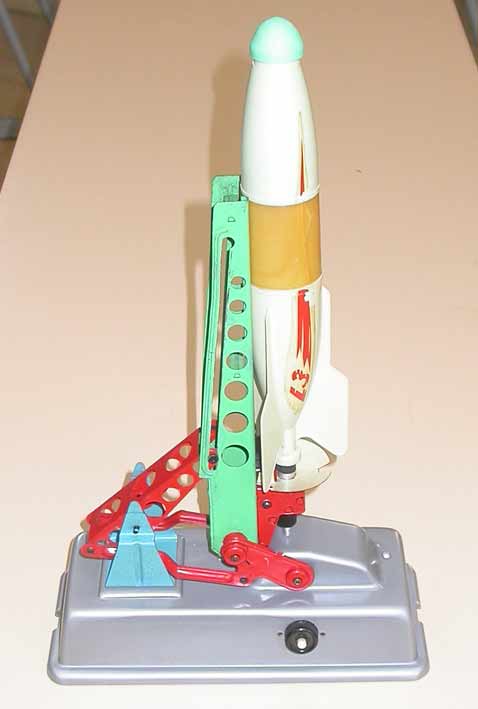

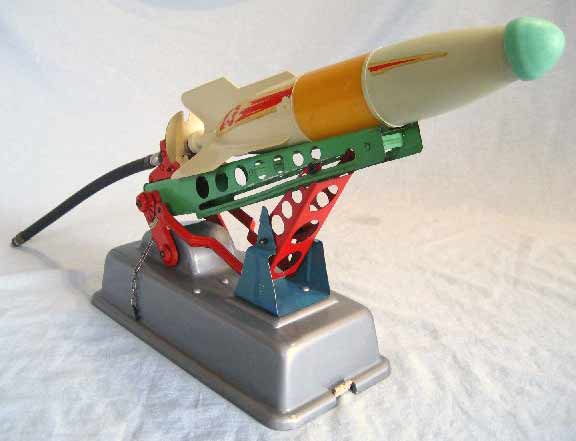

La fusée montée sur sa rampe à un peu moins de 90°.

verticale


Détails mécaniques:

Loraine et Pierre ont ouvert le moteur qui était bloqué pour nettoyer les paliers:

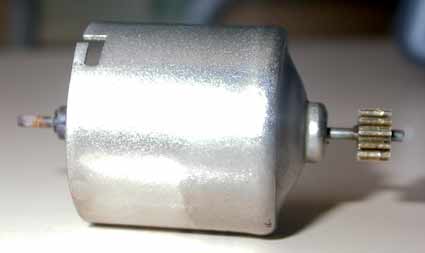

moteur vu de côté

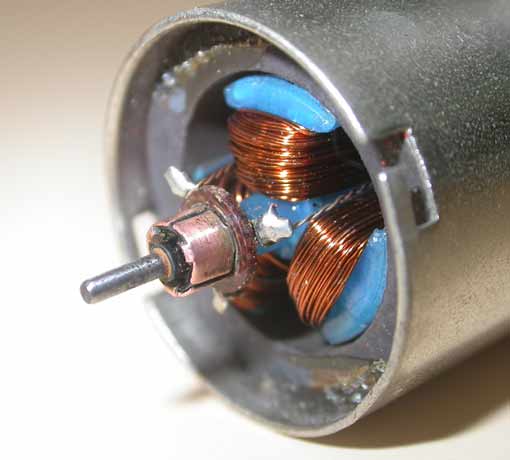

Le rotor est composé de trois pièces polaires disposées à 120 degrés et bobinées avec du fil de cuivre. Elle sont alimentées en électricité par le collecteur. Ses pôles tournent, entraînent l'axe.

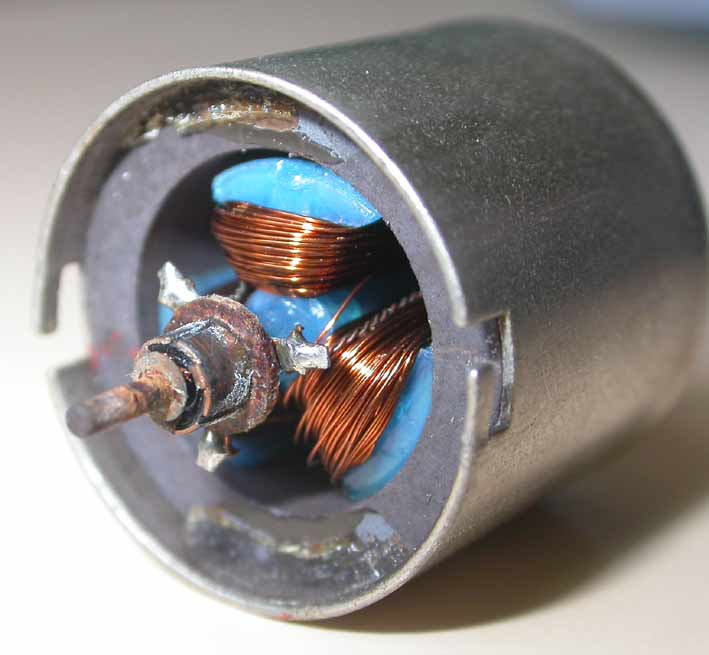

le collecteur tout rouillé

Les balais sont reliés aux bornes du moteur. Ce sont eux qui alimentent les bobinages car ils frottent sur les lames en cuivre du collecteur.

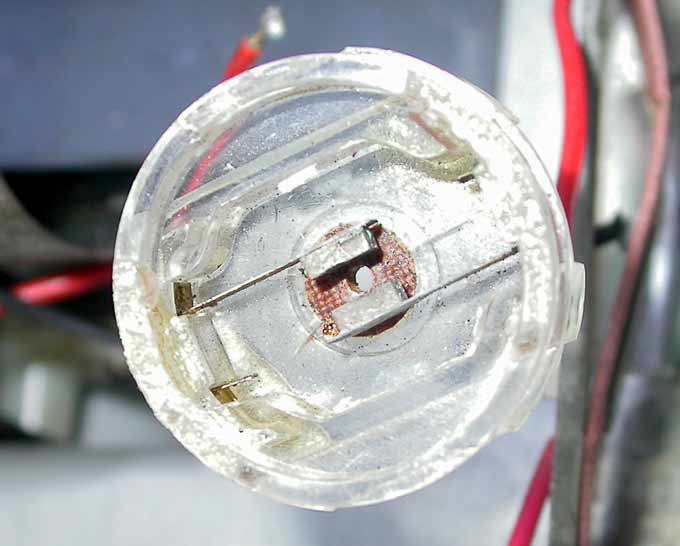

les balais et le palier arrière

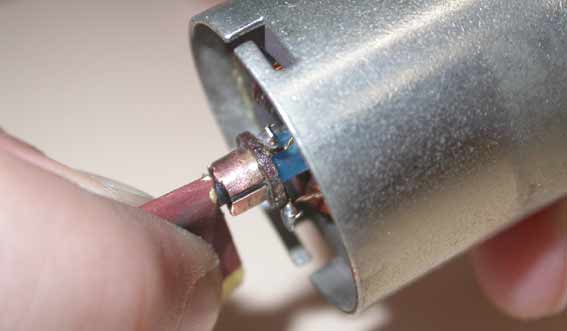

Nettoyage

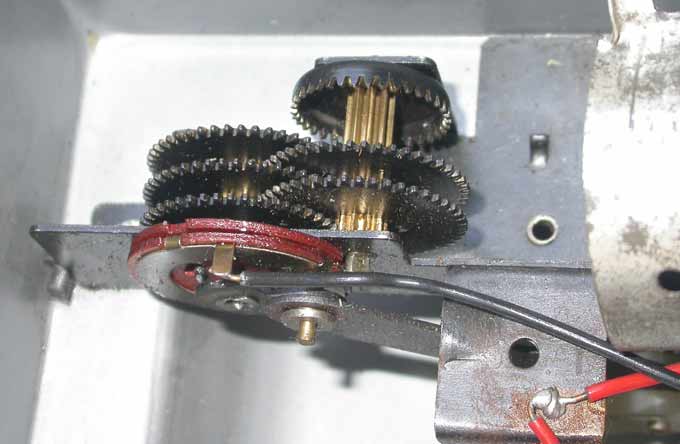

Mécanisme qui transmet et ralentit la rotation du moteur. On l'appelle un réducteur. Ce qui est perdu en vitesse est gagné en force. (Texte et saisie: Pierre et Loraine 30 mai)

le réducteur

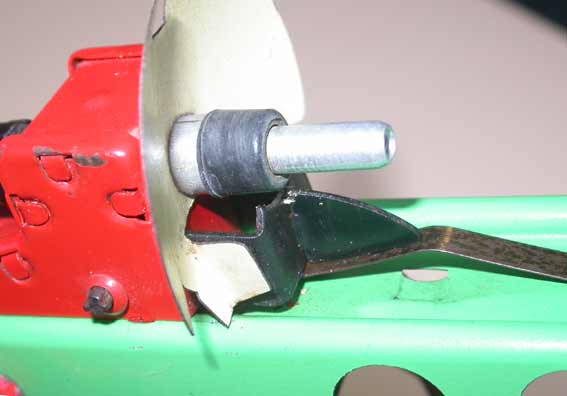

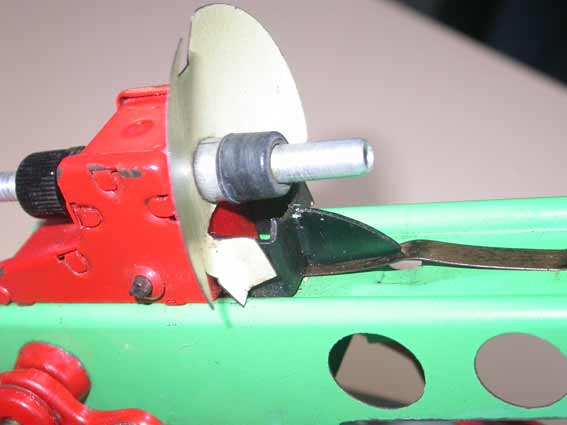

Le système de déclenchement du tir dans ses deux positions possibles:

bloqué:
détente de tir
Relâché: détente
détente basse

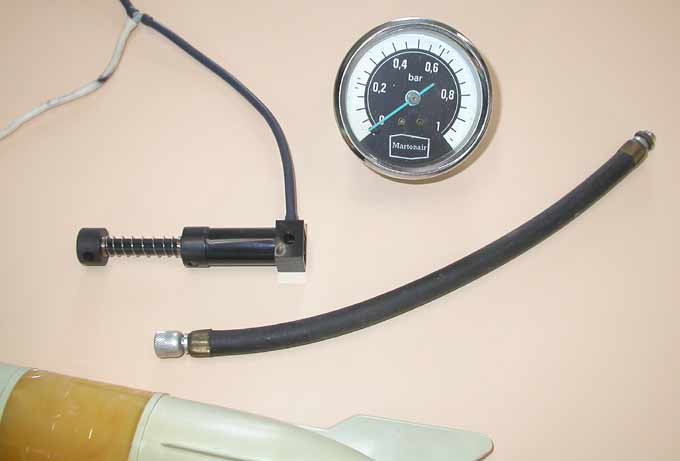

Pompe à air Lego et manomètre

Page en construction: expériences en attente
