- La pendule
à monter CEJI - Color Clock - Mise à jour février
21
-
-

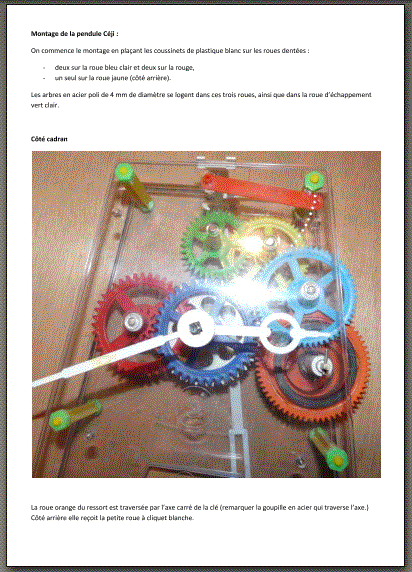

- Cliquer ici pour télécharger
la notice de montage d'origine Céji
-
- Cliquer ici pour télécharger
le fichier en couleur pdf
-
- Le couvercle
de la boîte:
- Montage et
résumé par par Thomas, Inès et Océane

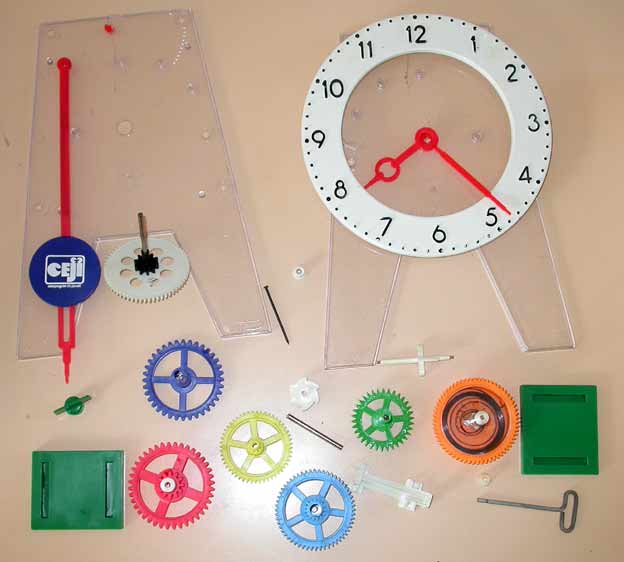

- Comme pièces
il y a le cadran, la roue à ressort (orange), la roue
à cliquet (blanche), les rouages (toutes les autres),
les entretoises (vertes), les pieds, le pendule, les aiguilles,
la clé, la plaque avant et la plaque arrière, la
roue d'échappement (verte) et les axes en fer:
-

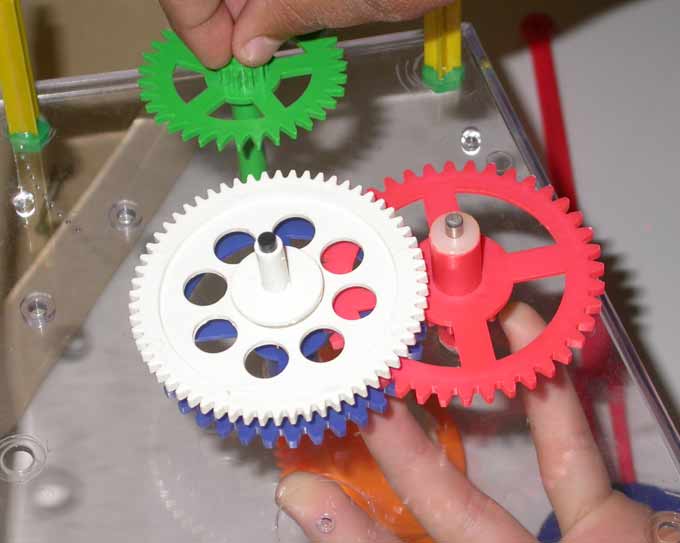

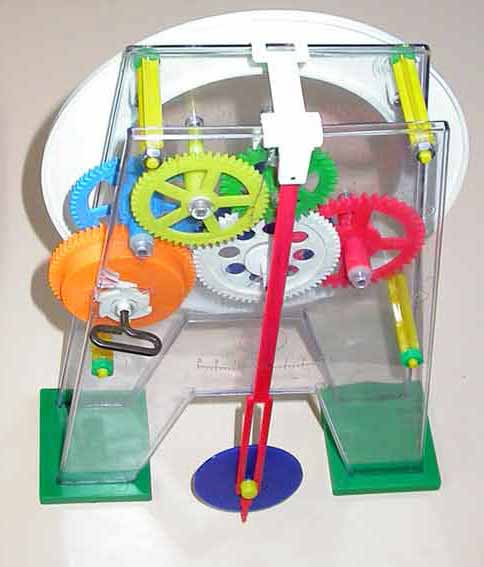

- Pour construire la pendule,
nous avons commencé à mettre les roues sur la plaque
arrière une par une en faisant attention qu'elles tournent
ensemble.
- Pour que le mécanisme
fonctionne nous avons installé la roue à cliquet.

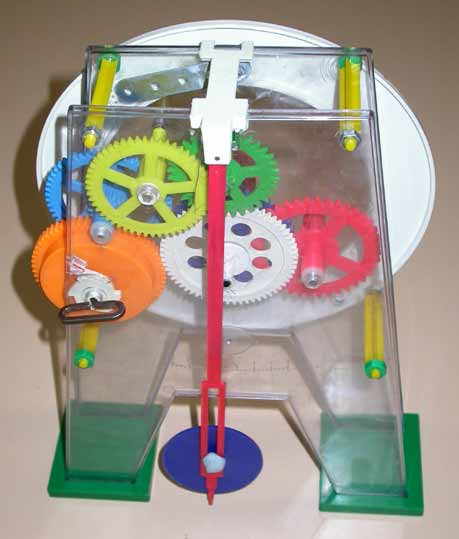

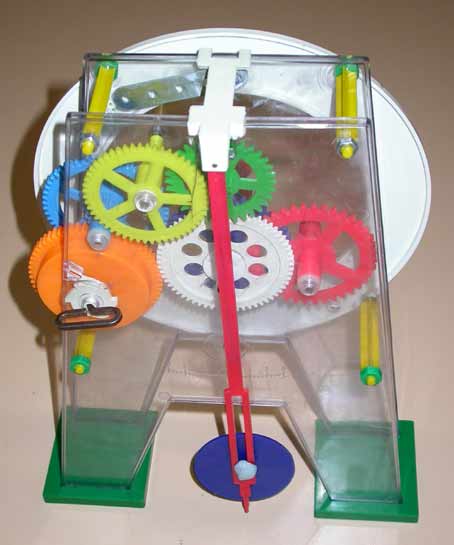

Une fois les roues en place, nous avons mis la plaque avant puis
nous avons fixé les pieds, les aiguilles et le pendule.
-
-
-
- La roue à cliquet
sert à remonter le ressort, ce qui fait tourner les aiguilles.
S'il n'y a pas l'ancre la roue d'échappement tourne trop
vite, et les aiguilles avancent à grande vitesse. Inès
-

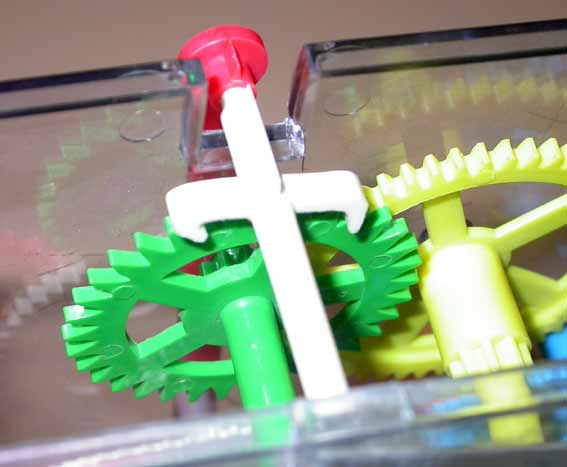

- Détail
de l'échappement à ancre:
-
- Il manquait
un levier en plastique orange, celui-ci a été remplacé
par une bande Meccano munie d'un palier soudé
-
-

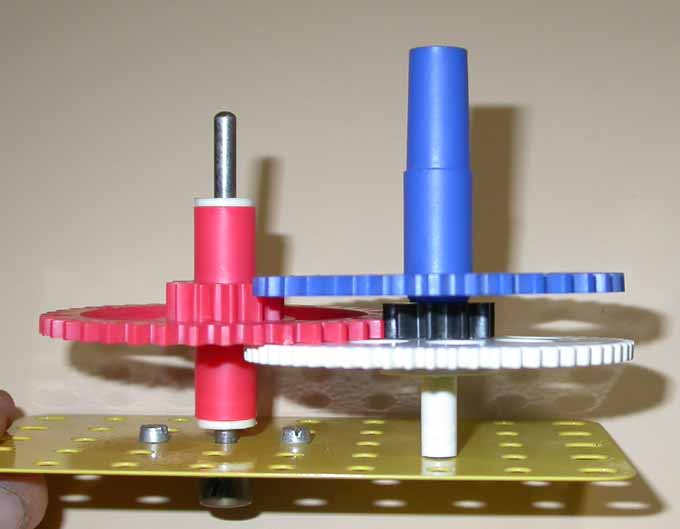

- Détail de
la démultiplication heures-minutes:
- Pignon noir: 10 dents
(aiguille des minutes), roue rouge: 40 dents. Pignon rouge: 12 dents, roue bleue: 36 dents
- - Pignon noir de 10
dents sur roue dentée rouge de 40 dents: rapport 4
: 1
- - Pignon rouge de12
dents sur roue dentée bleue de 36 dents: rapport 3 : 1
- Rapport final: 12
: 1
(12 tours du pignon noir pour un de la roue bleue.)
- La trace au
feutre sur la roue blanche sert à compter les tours:
- Voir la page
sur l'horloge ancienne (horloge
comtoise)
-
