Pont roulant électrique en pièces Meccano (m.a.j. le 5 juillet 2014)

Fiona, Loris, Lou-Ann et Arthur en 2010

puis Quentin, Louise, Thibert, François, Lucas, Lilou, Thomas, Emma, Tom et Messaoud en 2014







Les dernières images :

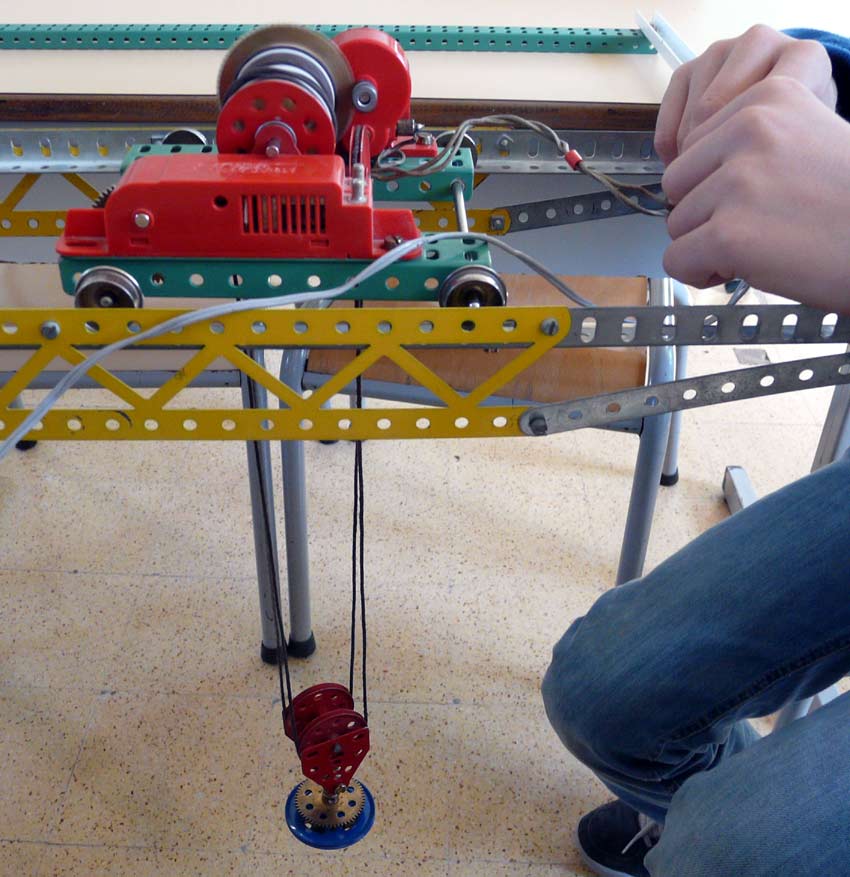

Essai de levage à vide (vidéo 4 Mo)



Essai de levage d'une masse de 500 g (vidéo 3,89 Mo)

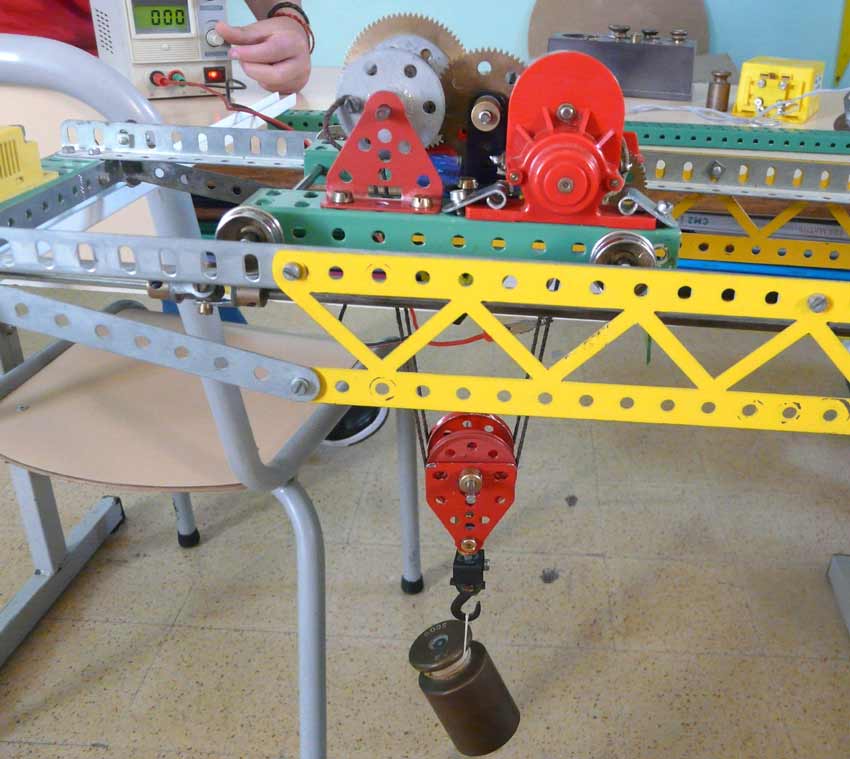

Test final de levage : 2300 g à 9 Volts

Masses utilisées : 1 kg, 500 g, 200 g, 100 g, 2 x 2 hg en fonte + panier en meccano 100 g.





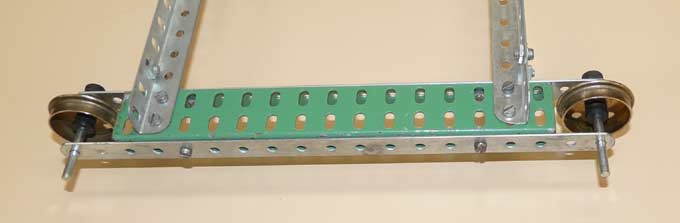

Les étapes de la construction (2010 puis 2014)





Pour cette construction il faudra réunir des pièces meccano, trois moteurs, quelques inverseurs et autres éléments électriques.

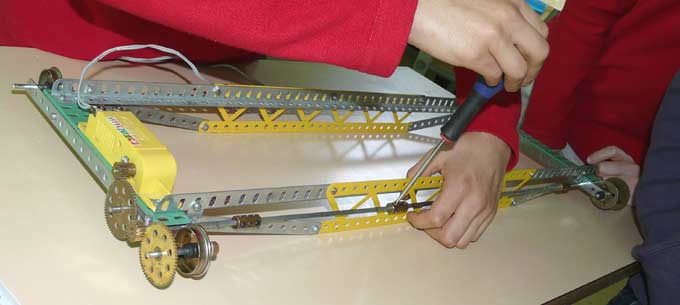

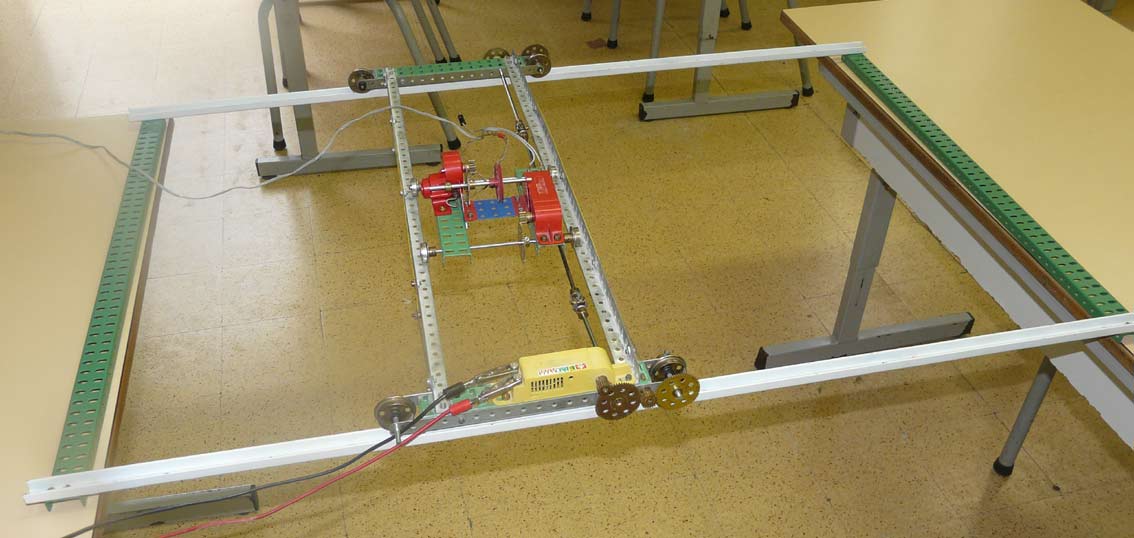

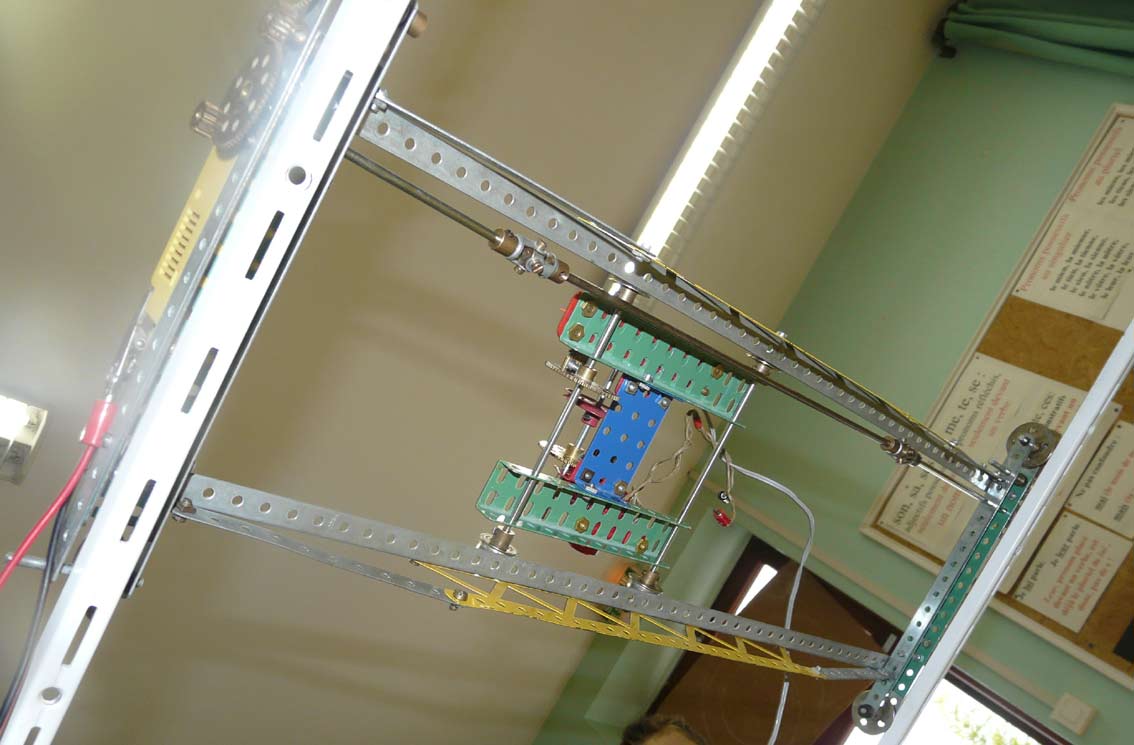

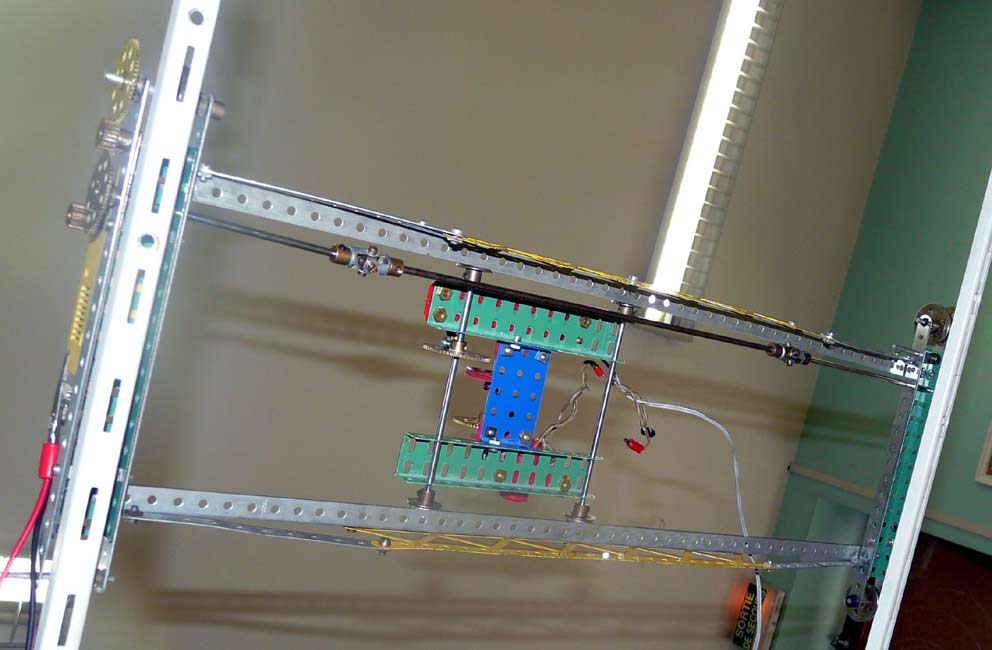

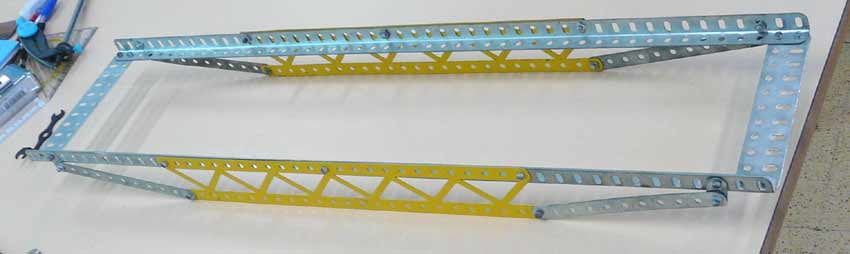

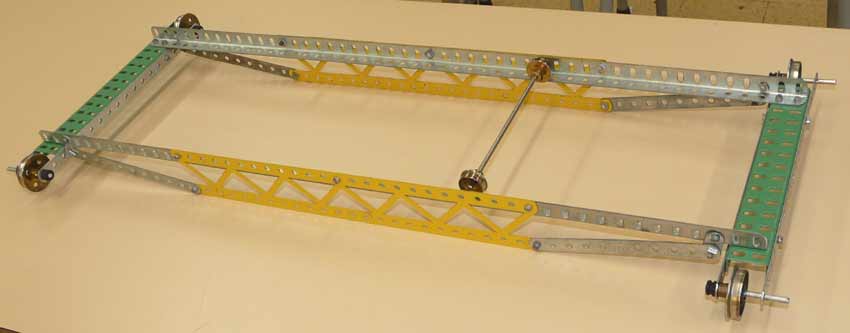

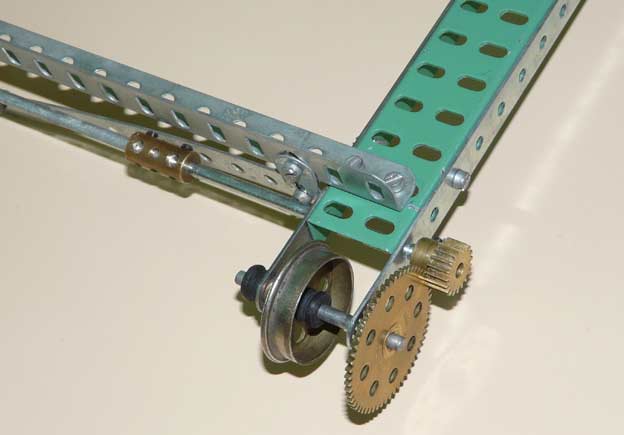

Première ébauche en pièces meccano (2010) :

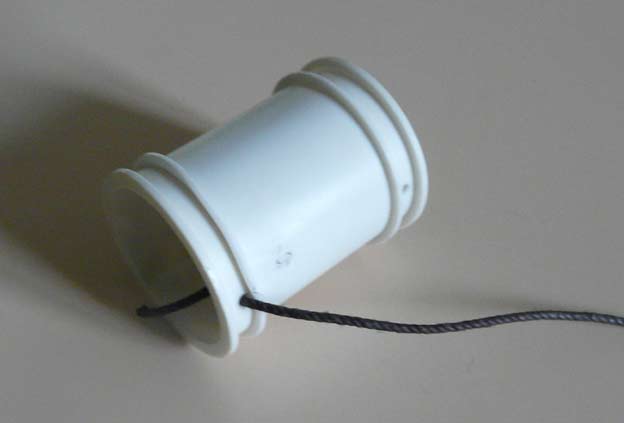

Constat : le tambour du treuil tourne trop vite et la force de levage se révèle faible. La solution est de modifier la démultiplication du mécanisme. Pour cela il faut introduire de nouvelles roues dentées. On emploiera aussi un nouveau tambour de treuil, d'un diamètre plus petit.

Voici un schéma montrant la nouvelle disposition des roues dentées du mécanisme de levage:

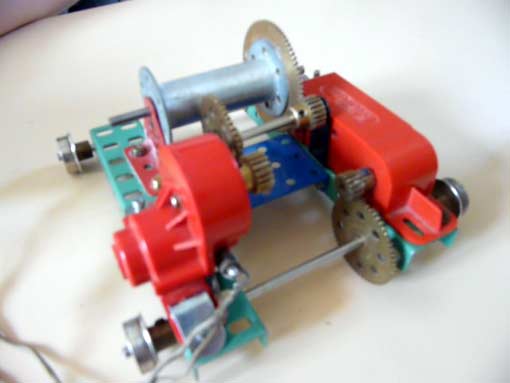

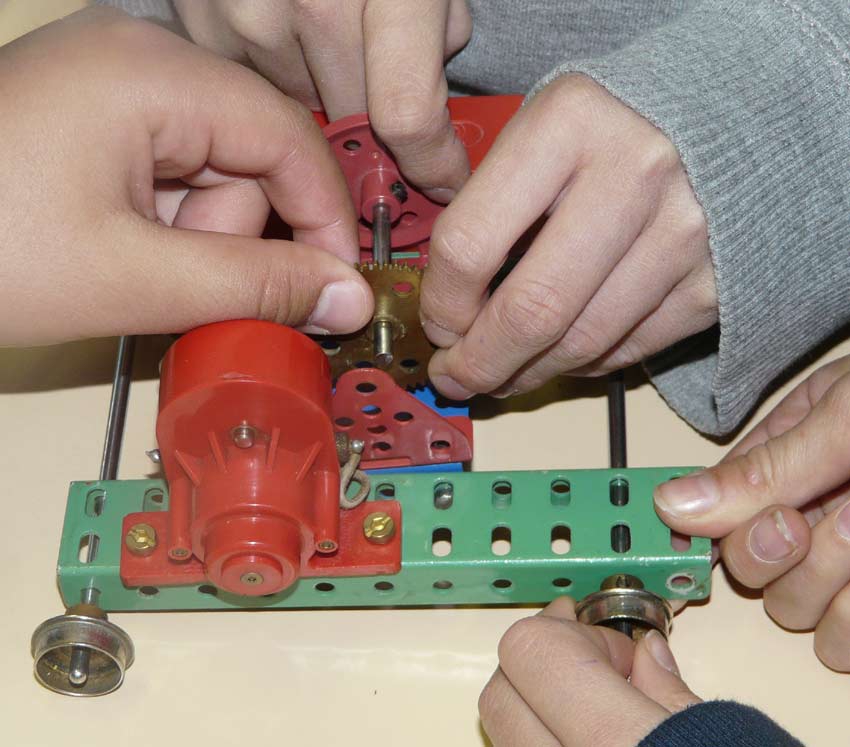

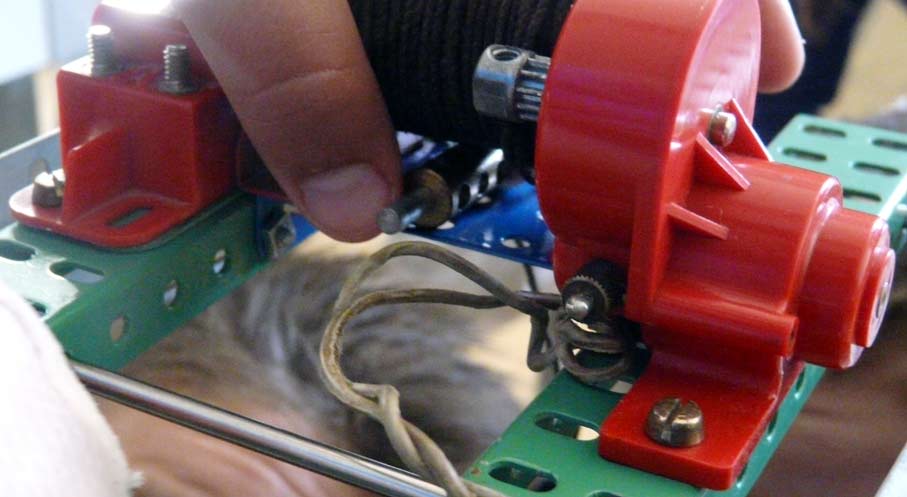

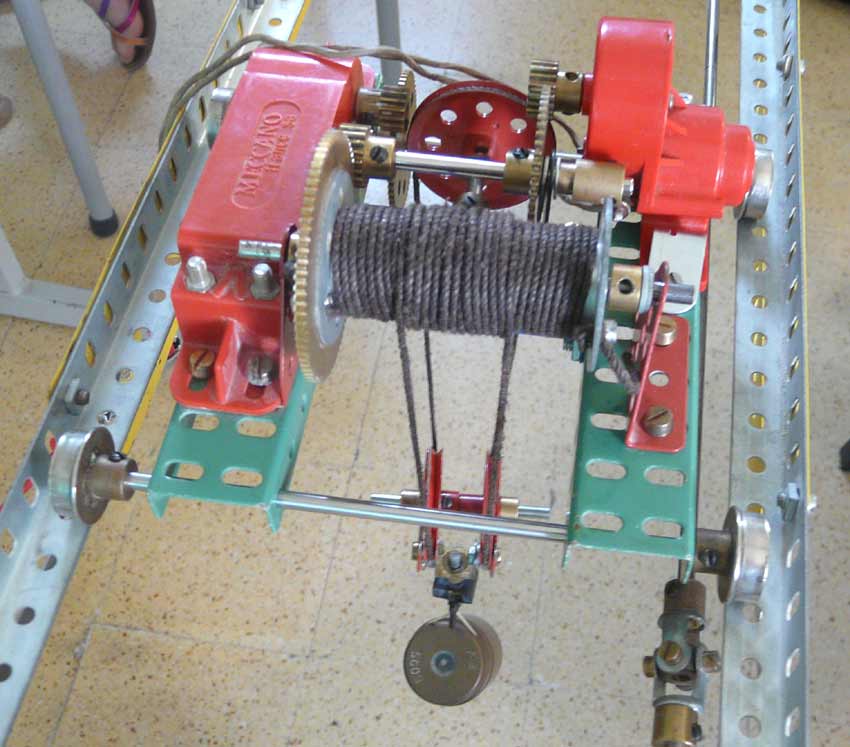

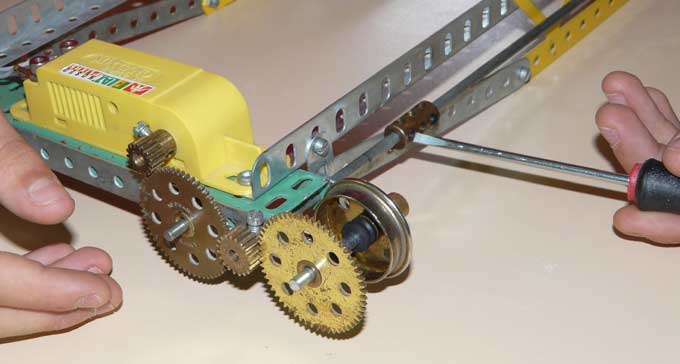

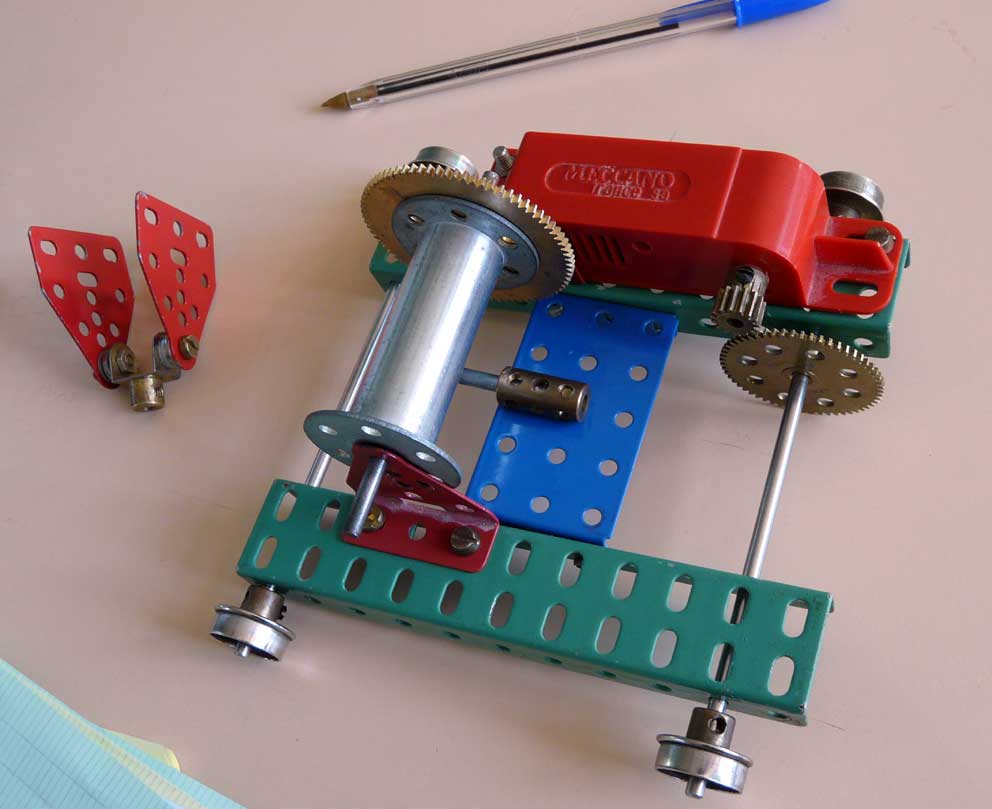

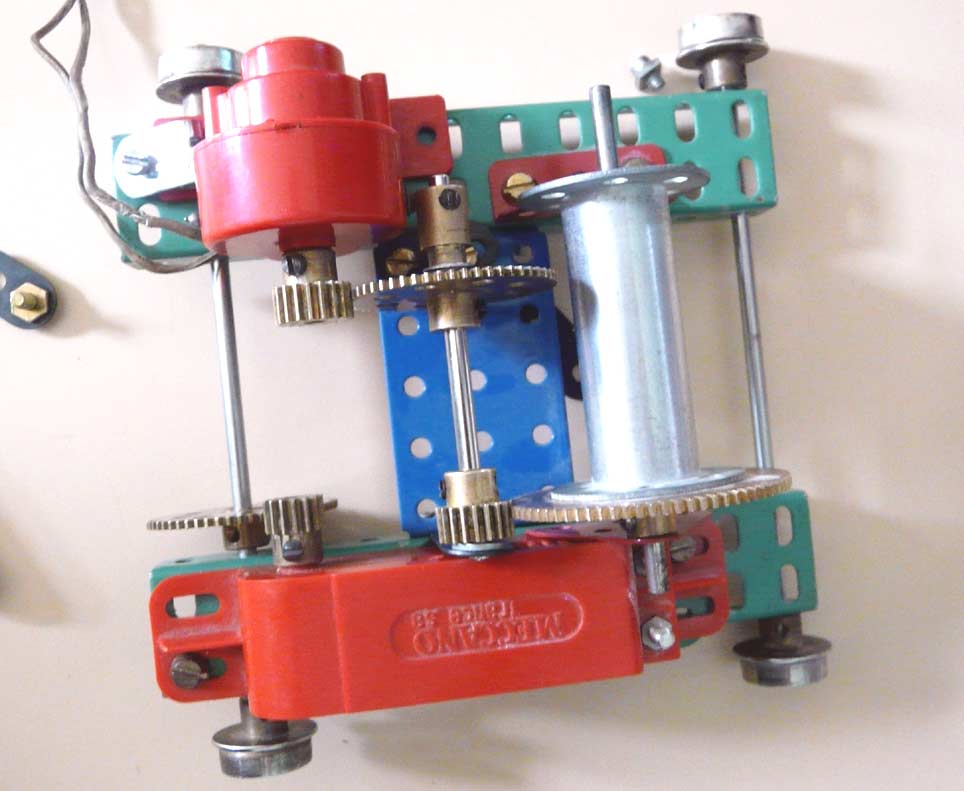

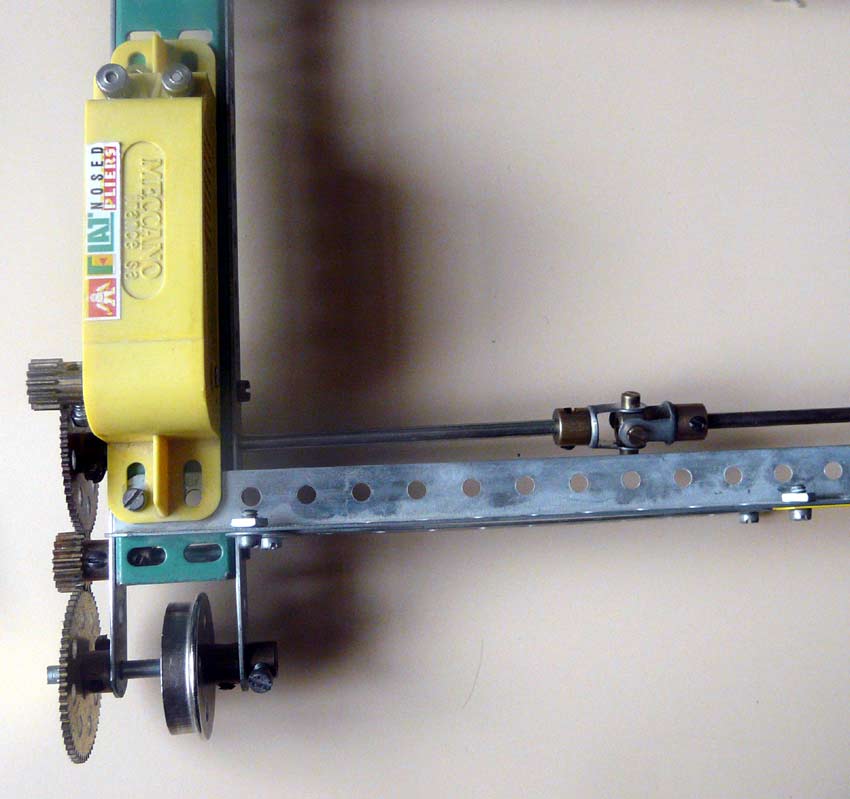

Le treuil de levage en cours de modification :

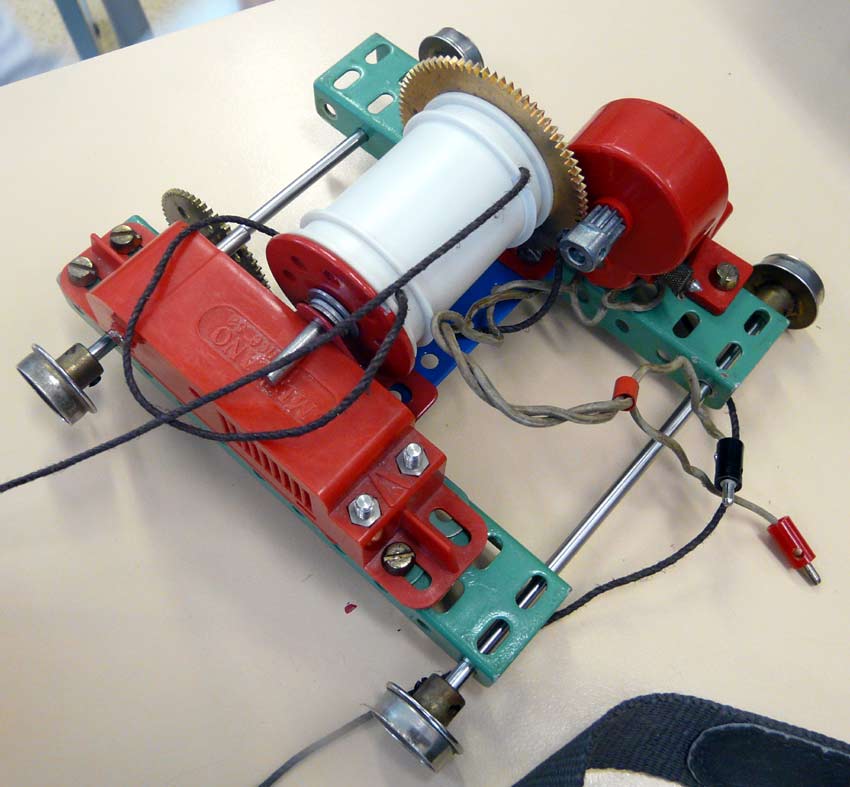

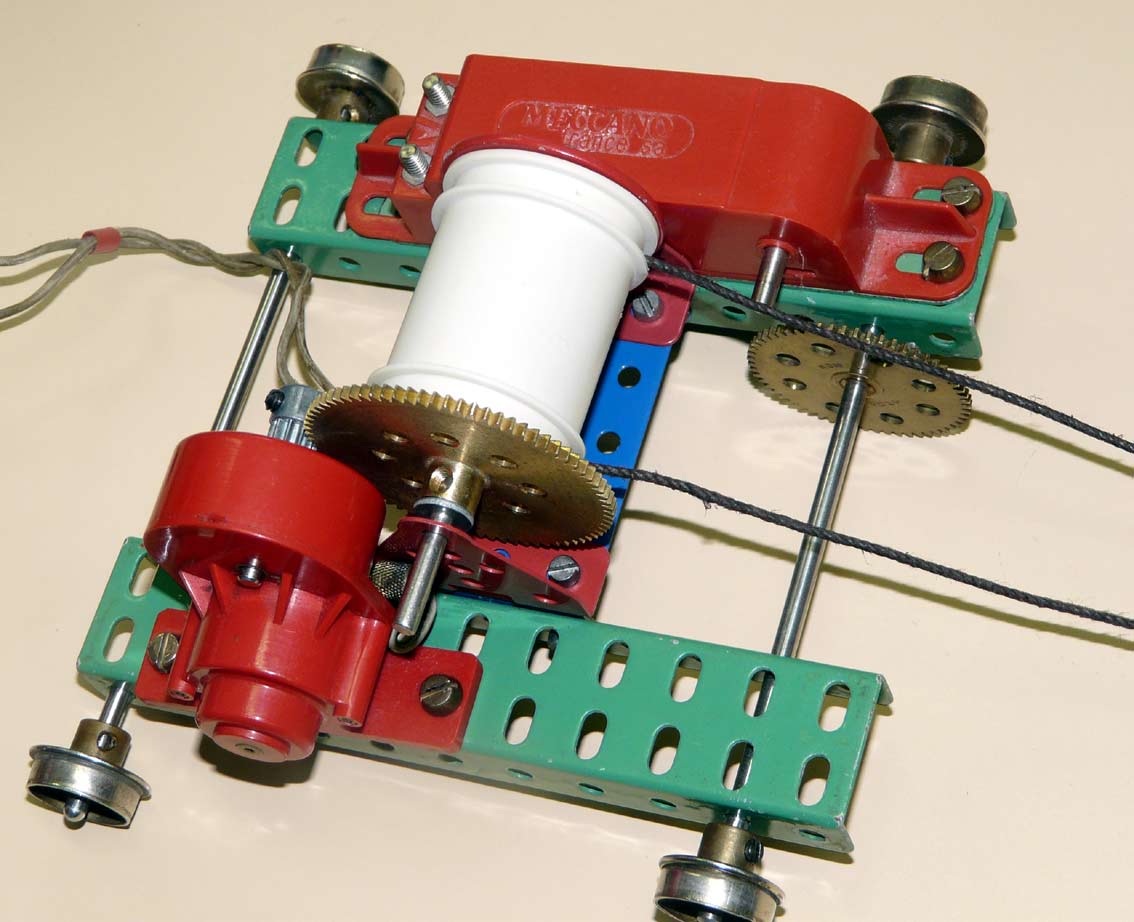

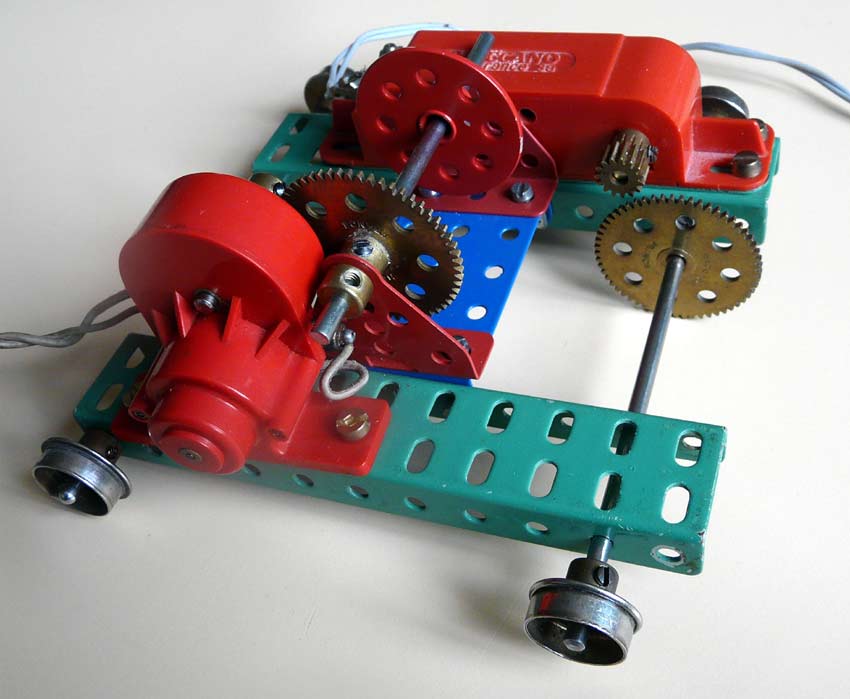

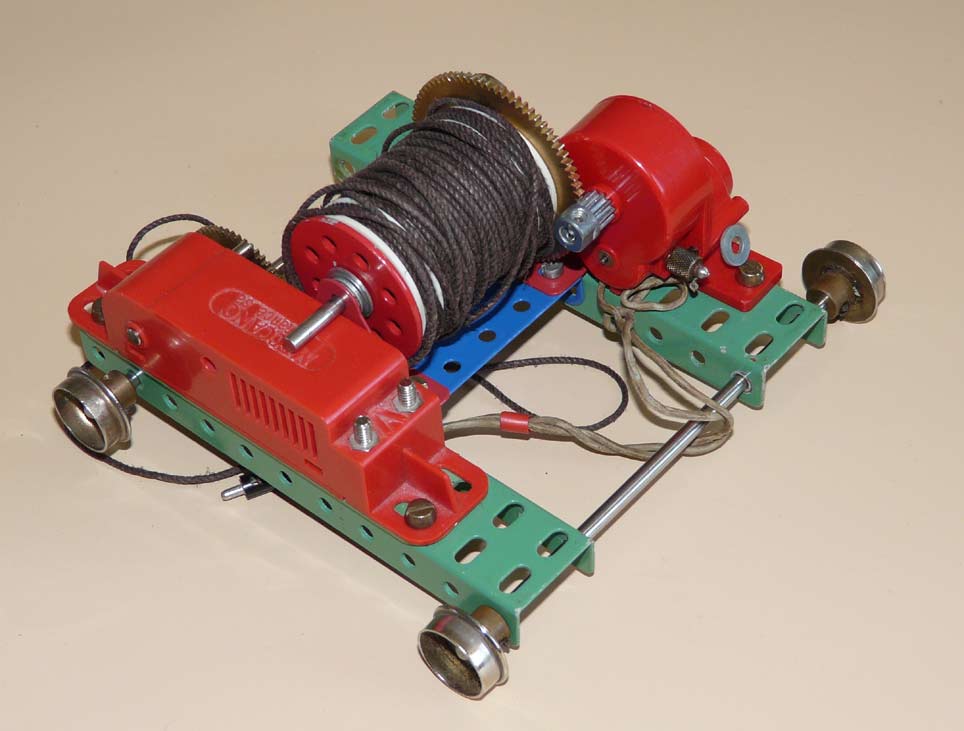

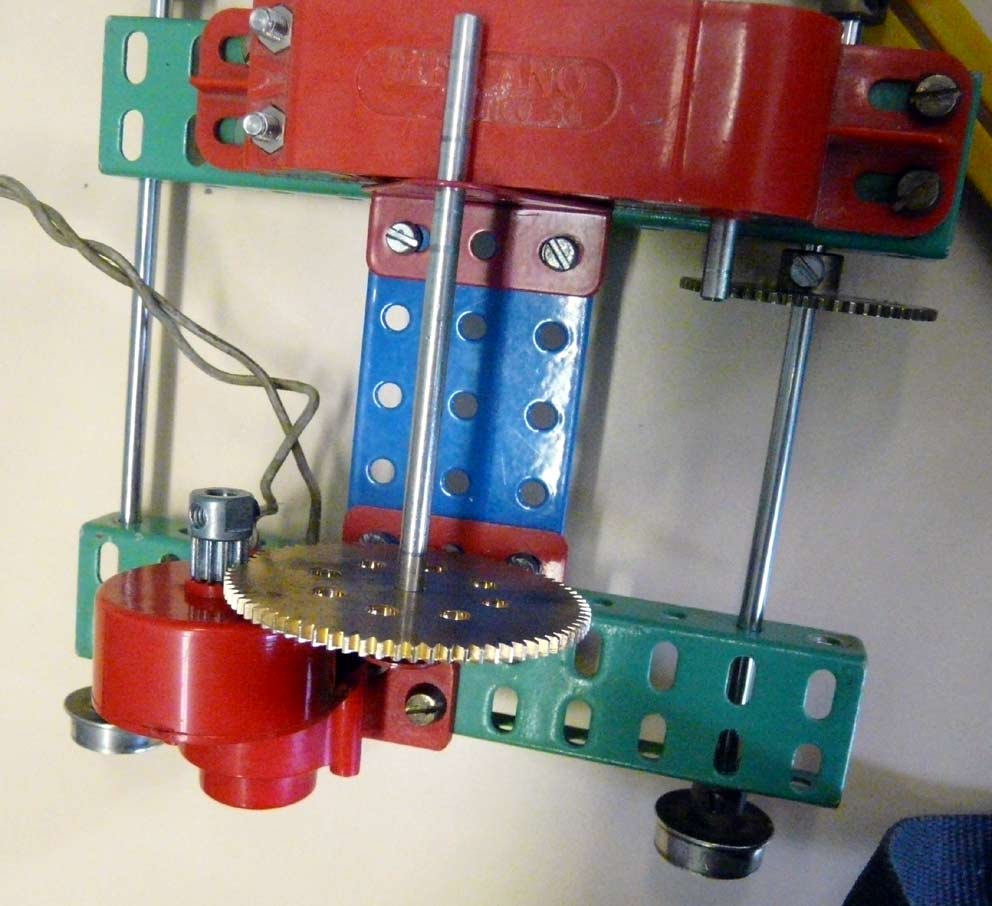

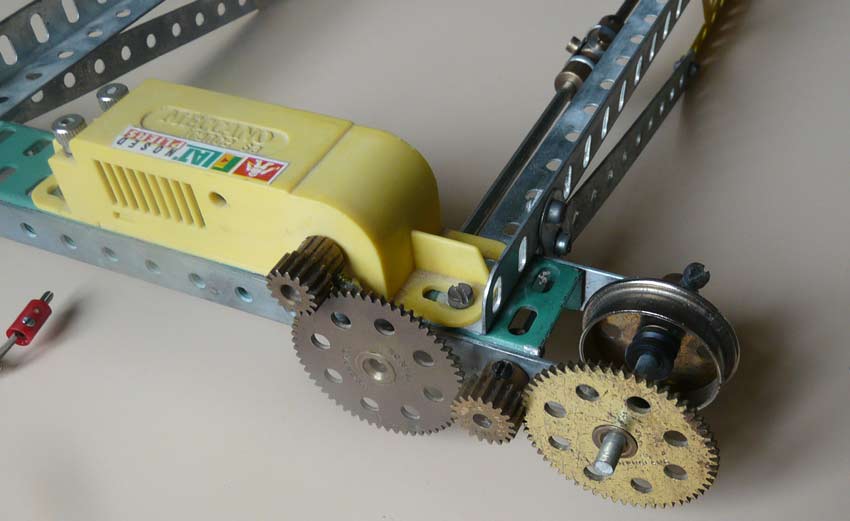

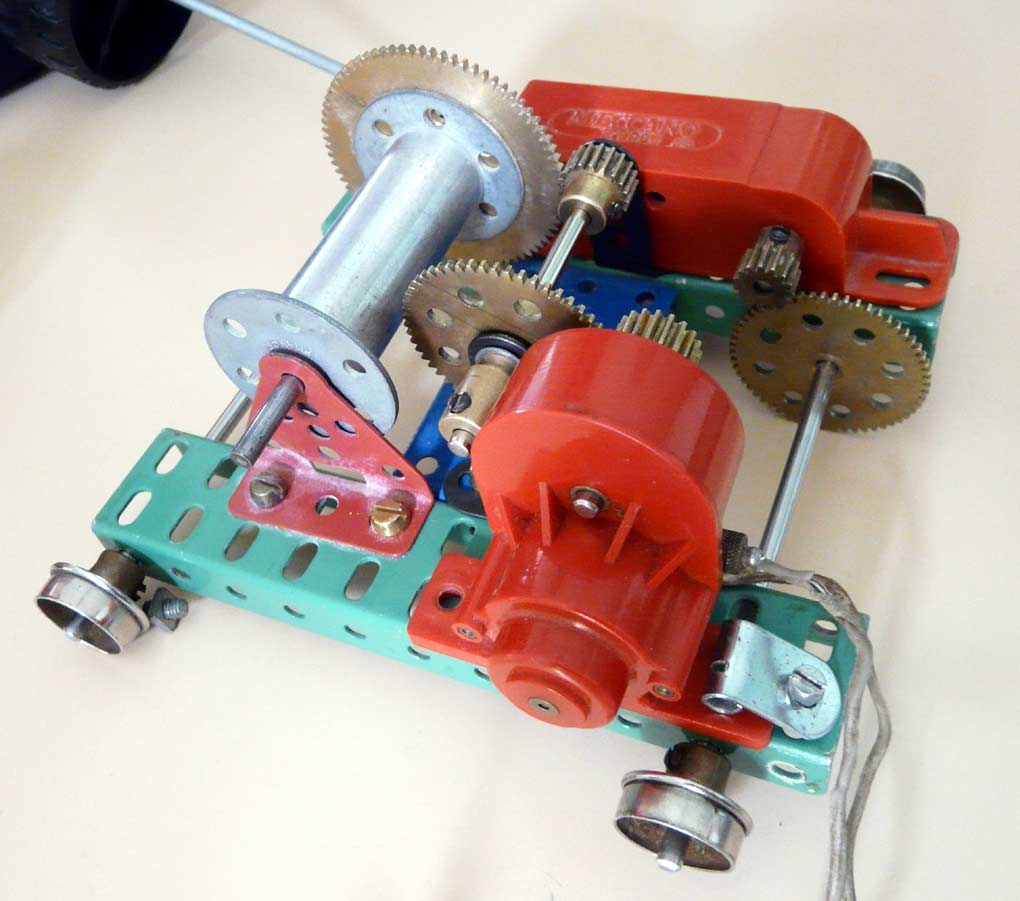

Nouvelle démultiplication :

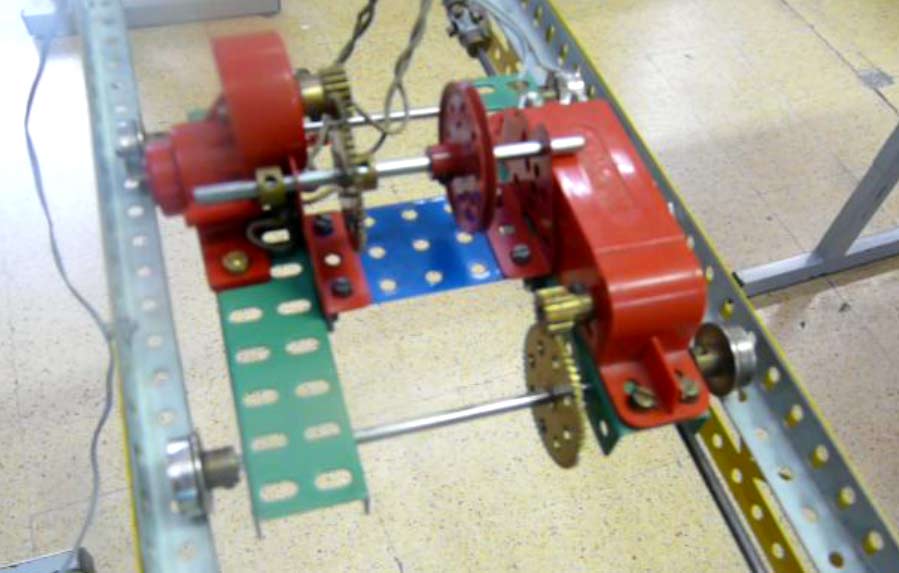

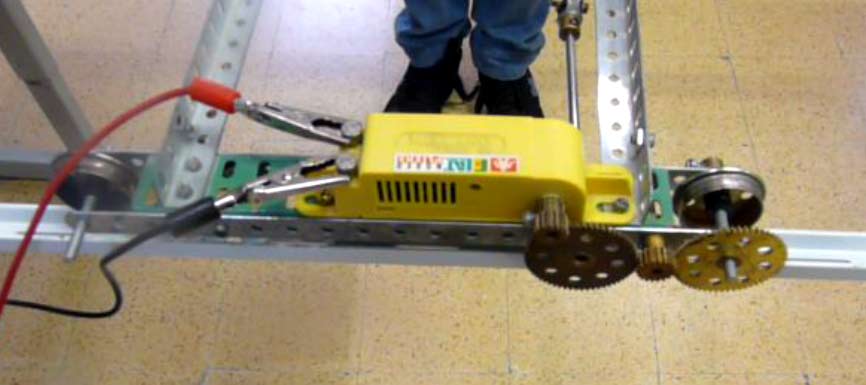

Vidéo : test de vitesse du treuil à vide (accélération et ralentissement progressifs) :

Réalisation du crochet par moulage



Création du modèle en cire à modeler, réalisation du moule en sable, fusion et coulée du zinc dans le moule.

Quelques modèles de crochets doubles:

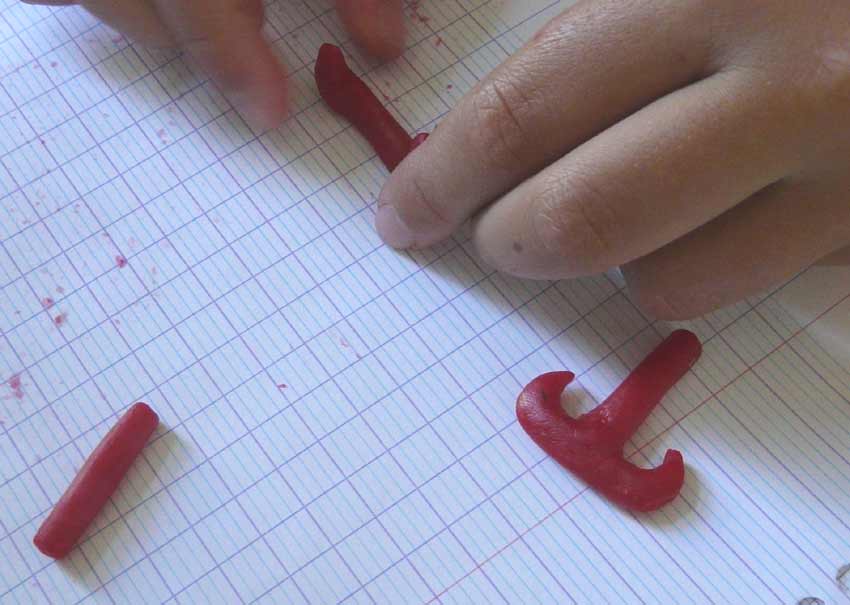

Réalisation du modèle en cire. On utilise la paraffine rouge qui enrobe des petits fromages bien connus.

C'est une matière facile à modeler :



Le modèle de crochet en cire est installé verticalement dans un récipient contenant du sable de moulage.

C'est le procédé de moulage à la cire perdue :





On le noie dans le sable que l'on tasse bien pour que l'empreinte soit parfaite :

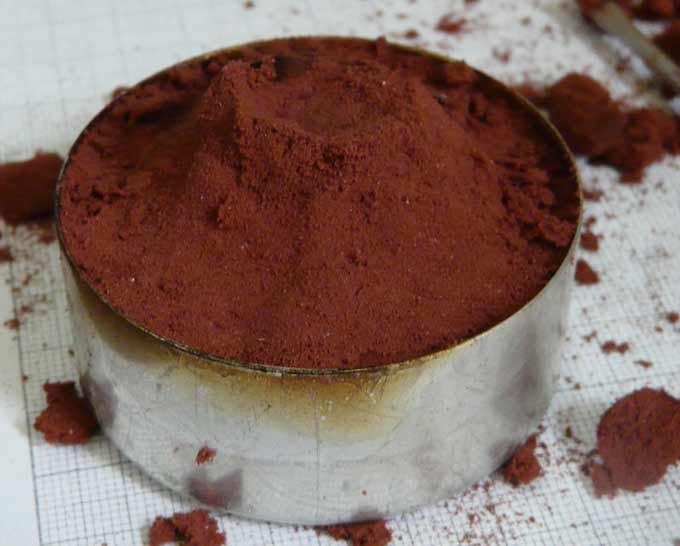

On donne au sable tassé la forme d'un petit volcan avec un creux à son sommet:

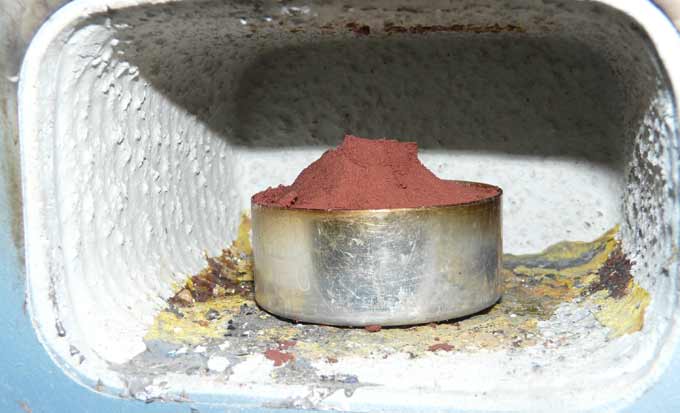

Le moule est placé dans le four à céramique qu'on laisse chauffer un moment

jusqu'à ce que la cire ait disparu :

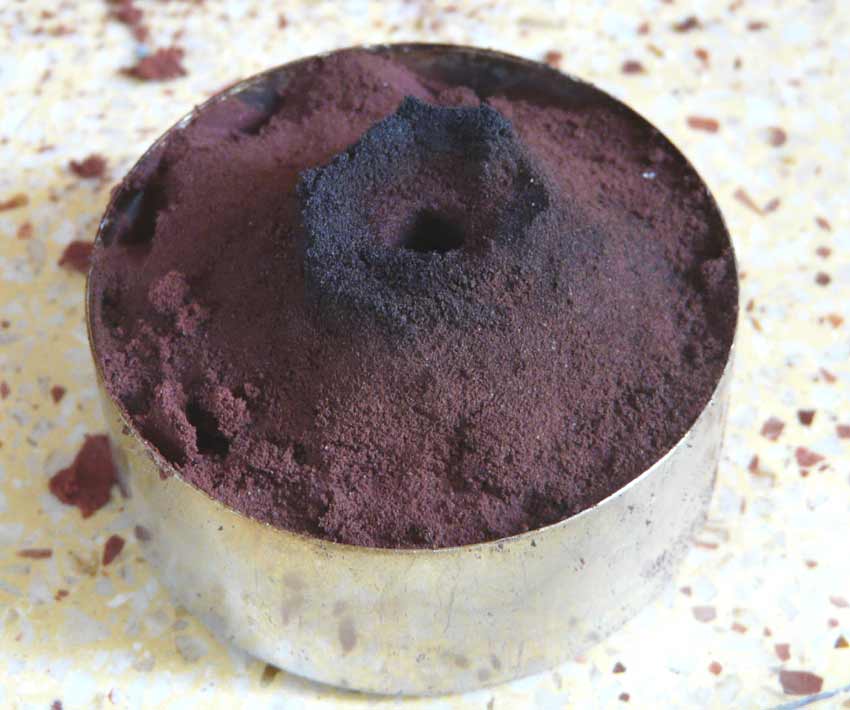

La cire s'est retirée (liquide, elle s'est mêlée au sable par capilarité). Il reste un petit volcan avec son cratère :

c'est la forme en creux du crochet de cire :

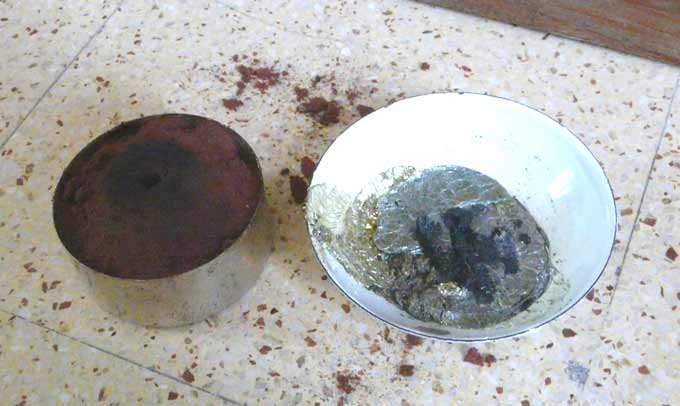

On chauffe le plomb dans une coupelle avant de le faire couler dans le moule :





Vidéo de la coulée au format mp4 (< 2 Mo)

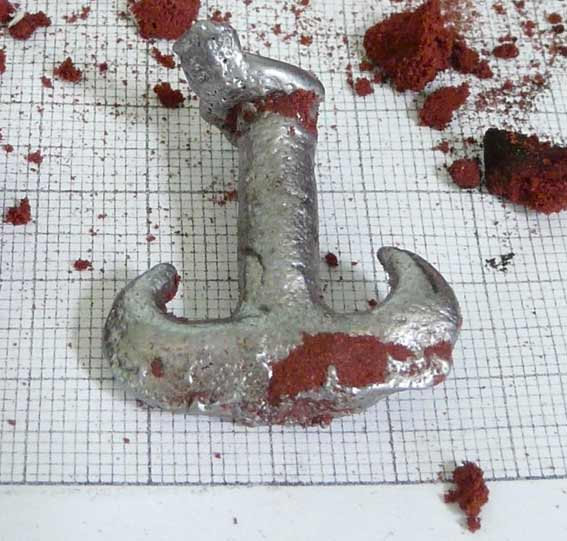

Au démoulage on obtient un crochet en plomb assez réussi !



Il faut maintenant adapter la pièce moulée au crochet existant.

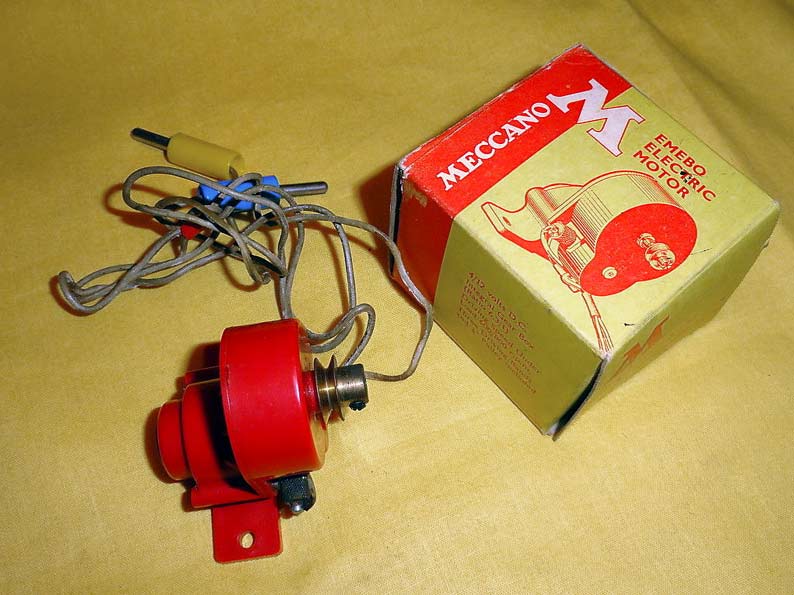

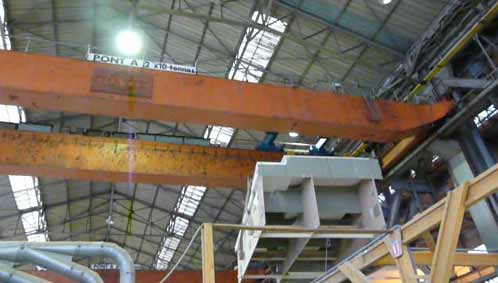

Recherches - Vocabulaire de base - Schémas, plans - Pièces principales - Moteurs électriques - Commande manuelle - Inverseurs, schéma électrique - Commande assistée par ordinateur - Tests de force de levage.

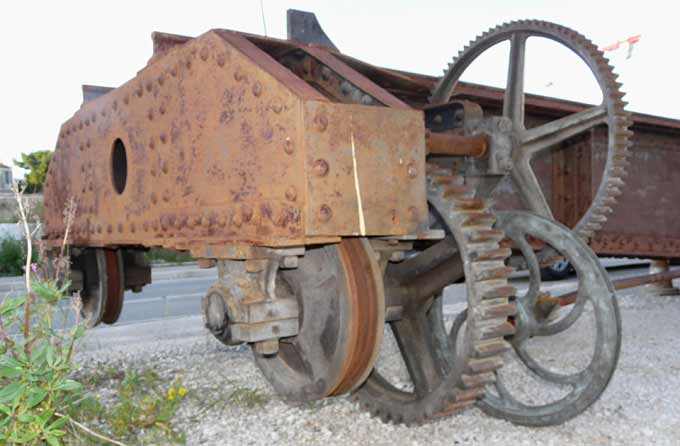

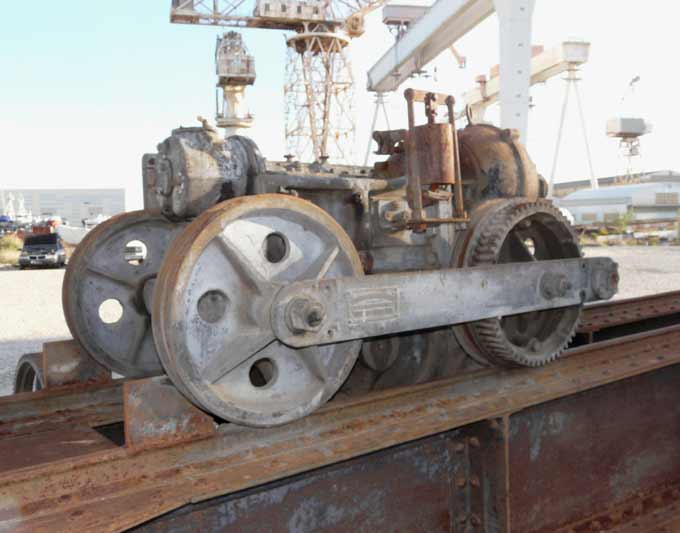

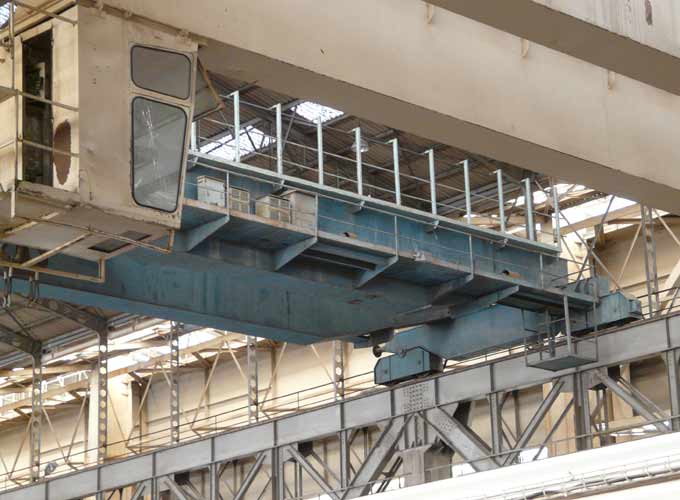

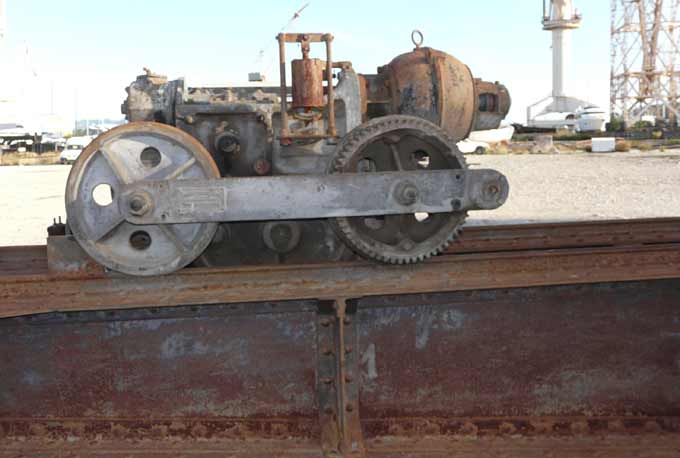

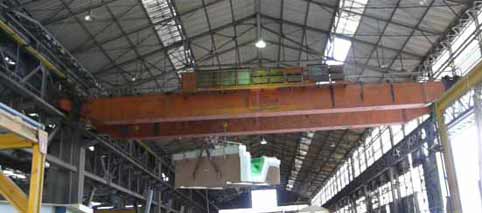

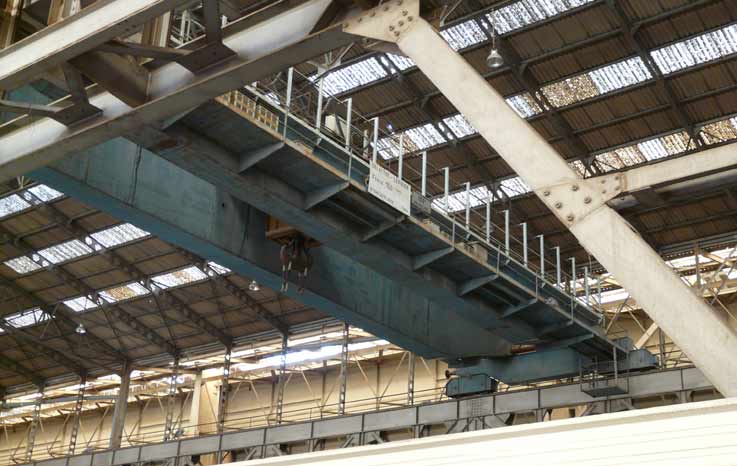

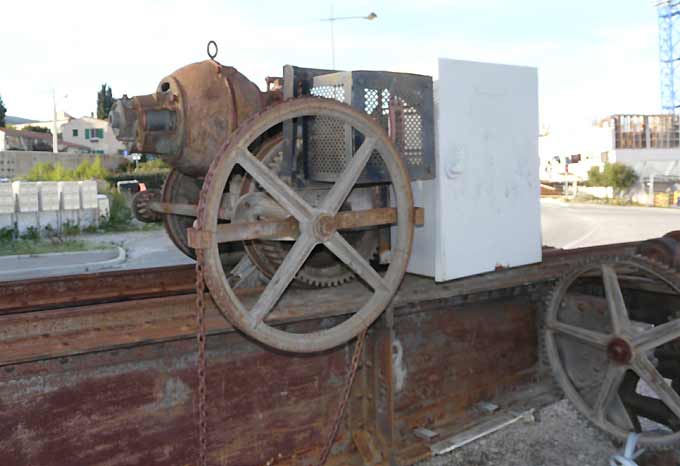

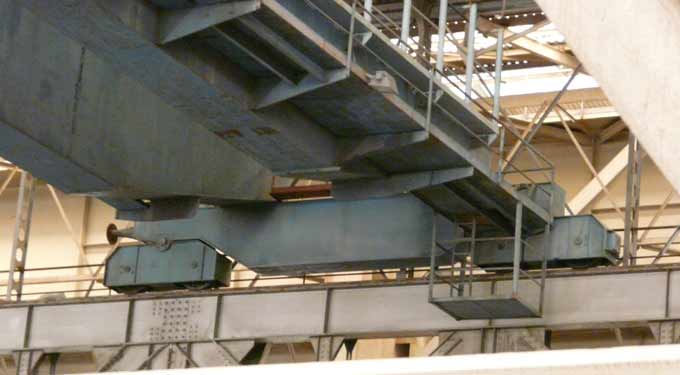

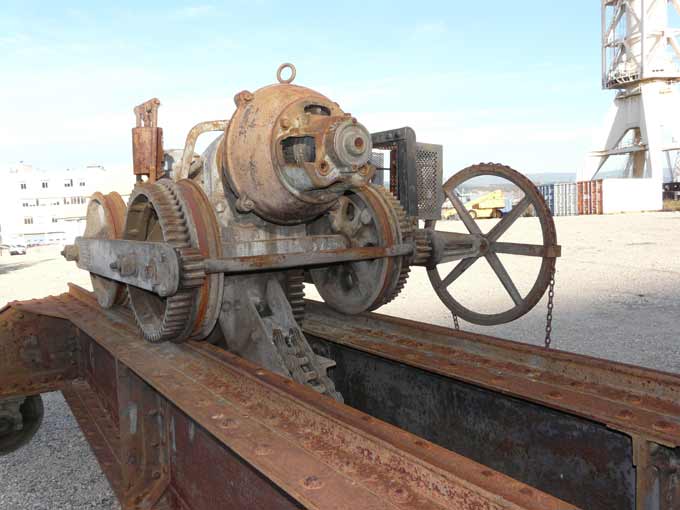

Photos d'un pont roulant ancien visible à l'entrée du chantier naval de la Ciotat:

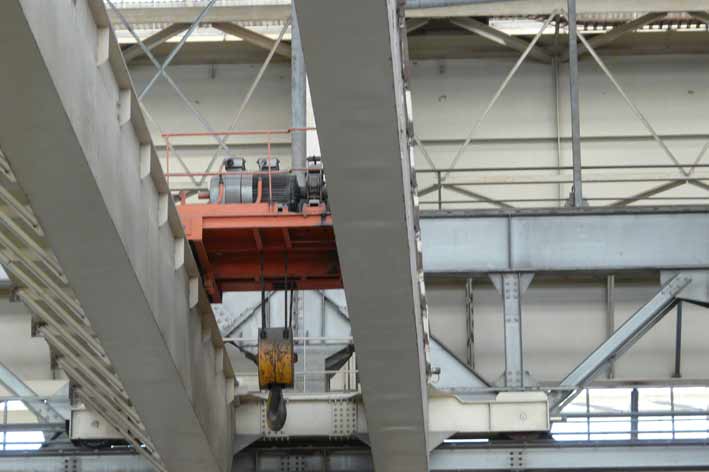

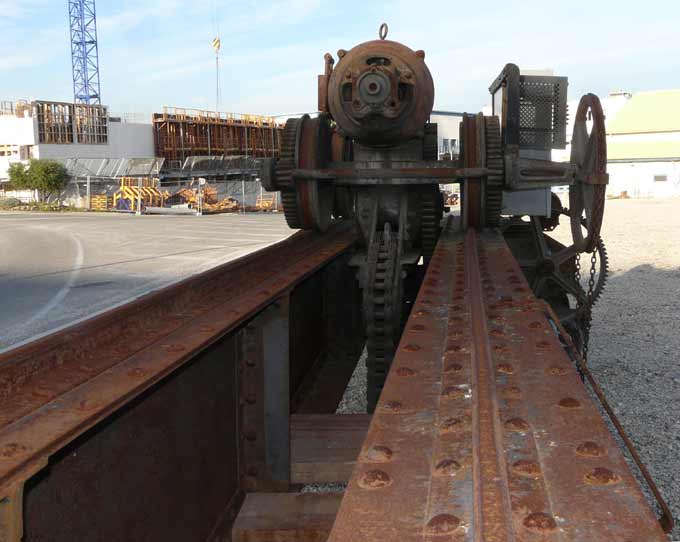

On observe les poutres en tôles rivetées:

Un engin de levage, le levage, lever, l'élévation d'une charge, soulever un objet, porter, transporter, peser, déplacer, transporter, déposer, une masse. une charge, charger, le chargement. Un pont monopoutre ou bipoutre, le chariot, les rails, le chemin de roulement, les galets de roulements, les butées. Un mouvement de translation, un mouvement rectiligne, un mouvement circulaire, une rotation, les trois axes du déplacement : vertical, longitudinal et latéral. Un câble, une chaîne, un crochet, le treuil, un tambour, une poulie, un palan, le mouflage. Le moteur, le réducteur, l'engrenage des roues dentées, un arbre de transmission, une bague d'arrêt, une vis de serrage, le moyeu d'une roue, un palier, une bride, un galet de roulement, un rail, la gorge d'une poulie. L'alimentation électrique des moteurs, la vitesse de rotation, la puissance, la force, le couple, le circuit électrique, l'inverseur.
