Expériences avec des boîtes d'électricité Gégé (coffret "Sciences futures : électricité"- 1973) 2006-2011 - Dernière mise à jour le 15 avril 2011 Quelques composants de base: résistance, électroaimant, bobine de fil isolé, ampoule, timbre de sonnette, rotor de moteur électrique, aimant permanent, aiguille aimantée, fil émaillé pour bobinages, vis en laiton, pièces en fer doux...

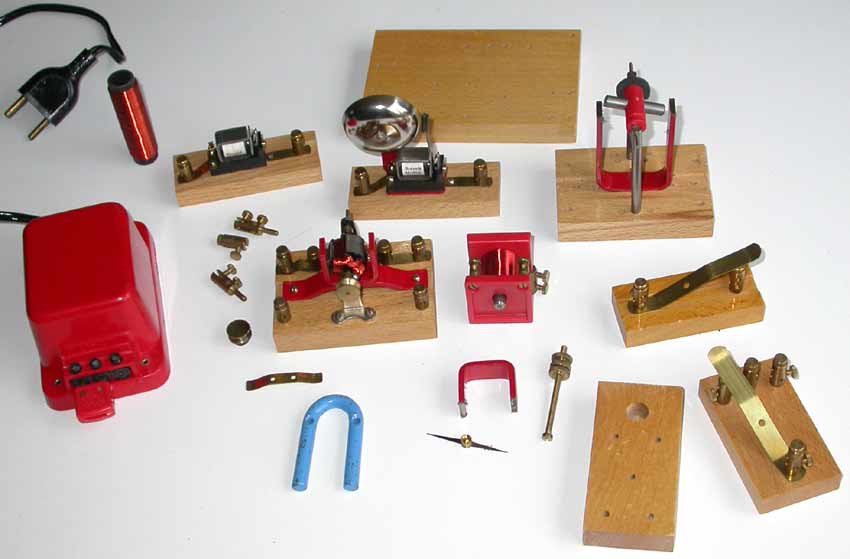

Coffret "l'Ingénieur électricien", montages prêts à l'emploi: sonnette, buzzer, moteurs, transformateur 4 V- 12 V
|
|
|
 |
 |
|
|
|
 |
|
 |
|
|
|
|
 |
|
- La résistance:

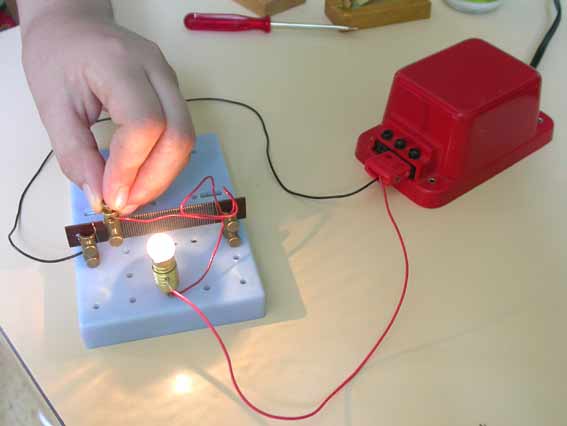

- Observer le montage ci-dessous, constitué du transformateur, de fils, d'une résistance et d'une lampe de 3 V:
- Pourquoi la lumière s'affaiblit-elle quand on déplace le plot sur la résistance ?
- Le courant du transformateur passe par le fil enroulé sur la plaquette de bakélite, un matériau isolant. Ce fil contient du carbone, matière qui freine le passage du courant (comme les mines de graphite des crayons gris). Plus le courant a un long chemin à parcourir dans le fil, plus sa tension s'affaiblit.

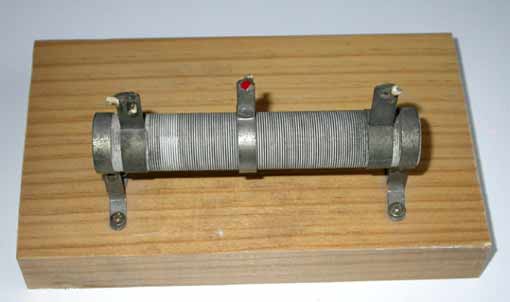

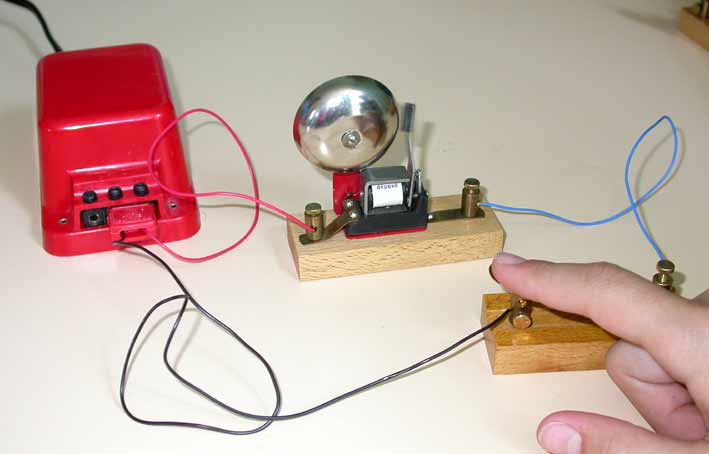

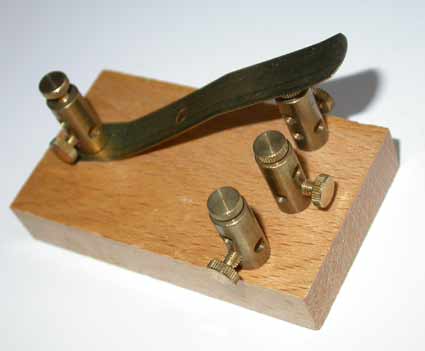

Résistance bobinée provenant d'un vieil appareil électrique: La sonnette en action: sur la photo on voit le marteau qui vibre en frappant le timbre: Sonnette commandée par le commutateur: La sonnette en action: observer la vibration du marteau sur le timbre: Quatre bobines d'électroaimants, remarquer le noyau de fer doux sur les deux dernières: Montages en préparation: sonnette à construire, pile et lampe, courant et magnétisme, électro-aimant, déviation de l'aiguille aimantée, la résistance: un frein pour le courant, piles branchées en série, en parallèle, ampèremètre, télégraphe Morse, haut parleur et microphone à grenaille... Voir aussi la page sur l'électicité (expériences)

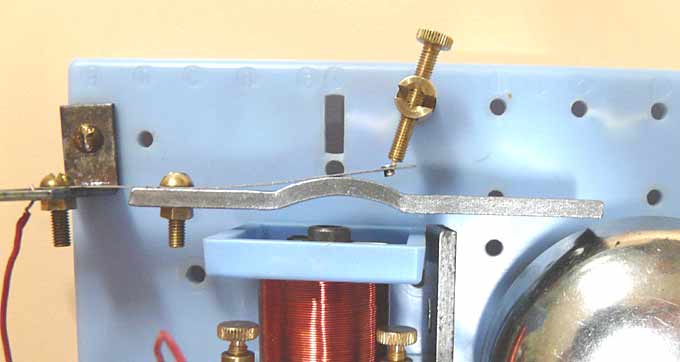

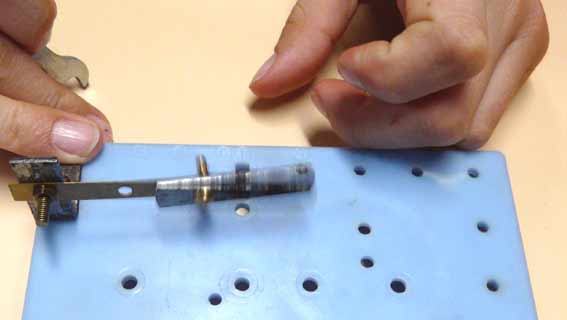

La sonnette à construire:
Voir les images vidéos:
950 ko 250 ko 1 Mo
à suivre...

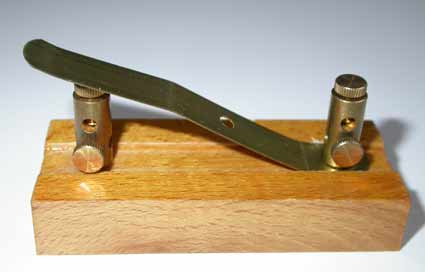

Le télégraphe électrique par Liana, Nicolas et Mayleen en projet pour avril 2011

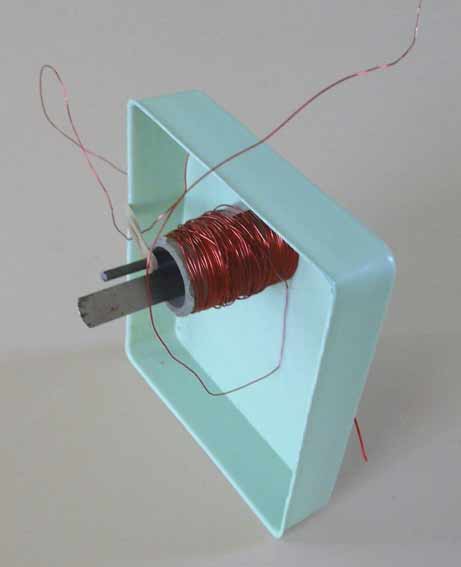

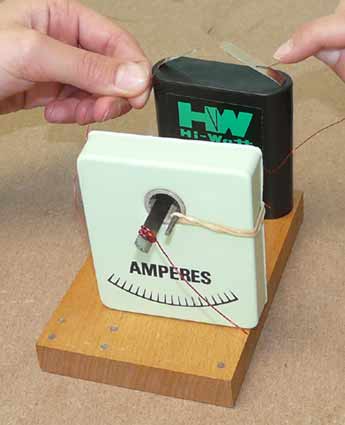

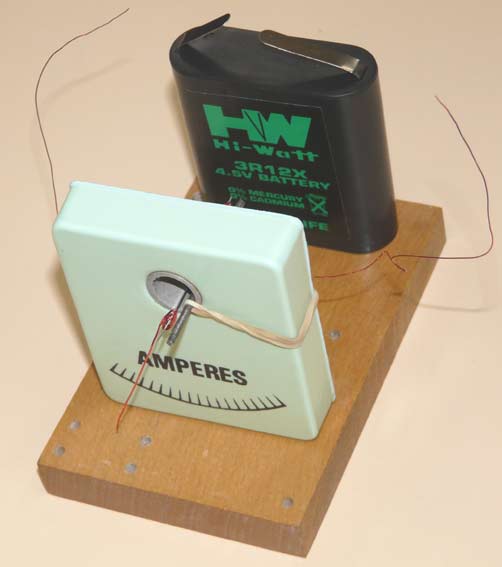

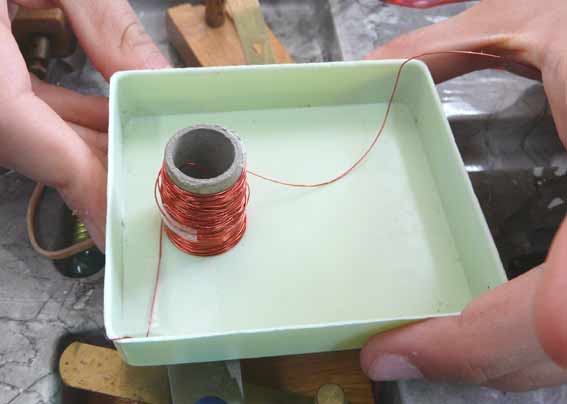

L'ampèremètre (en cours de construction)

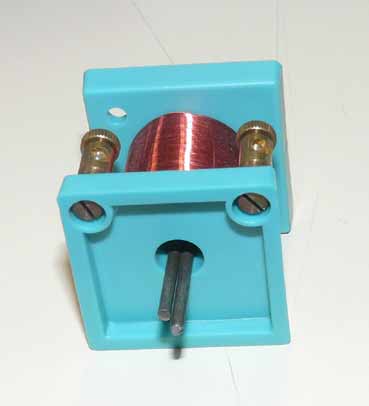

Dispositif basé sur la répulsion magnétique Répulsion magnétique entre les deux tiges de fer doux placées dans une bobine d'électroaimant:
Voir la vidéo (2 Mo) répulsion.wmv
à suivre... - En projet: Le haut-parleur écouteur, le microphone à grenaille, le téléphone simplifié
Dessins de quelques montages tirés du manuel:
Déviation d'une aiguille aimantée lors du passage du courant dans le fil:

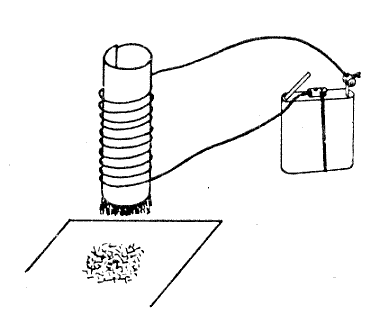

Bobine rudimentaire qui attire la limaille de fer:

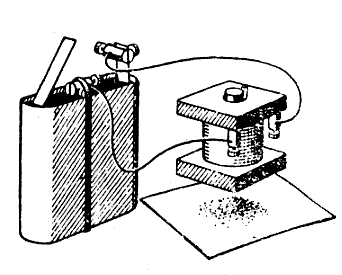

La limaille de fer est attirée par l'électroaimant:
Clou attiré par l'électro-aimant:
Montage avec la résistance et l'ampèremètre:
Schémas tirés du manuel, © Gégé 1962 - 1973 auteur: W. Frölich. Dans les années 45 à 60, l'Allemagne produisait les boîtes d'expérimentation Kosmos (Kosmos Elektro Baukasten). Elles sont à l'origine des coffrets français Gégé qui étaient fabriqués sous licence et contenaient le même type de matériel: bobines, plaques de bois, pièces en laiton. L'Allemagne de l'Est (GDR / DDR) a produit aussi ses propres jeux expérimentaux Elektrikus avec des pièces comparables.
Texte du manuel et scans des schémas (chapitres A et B)
