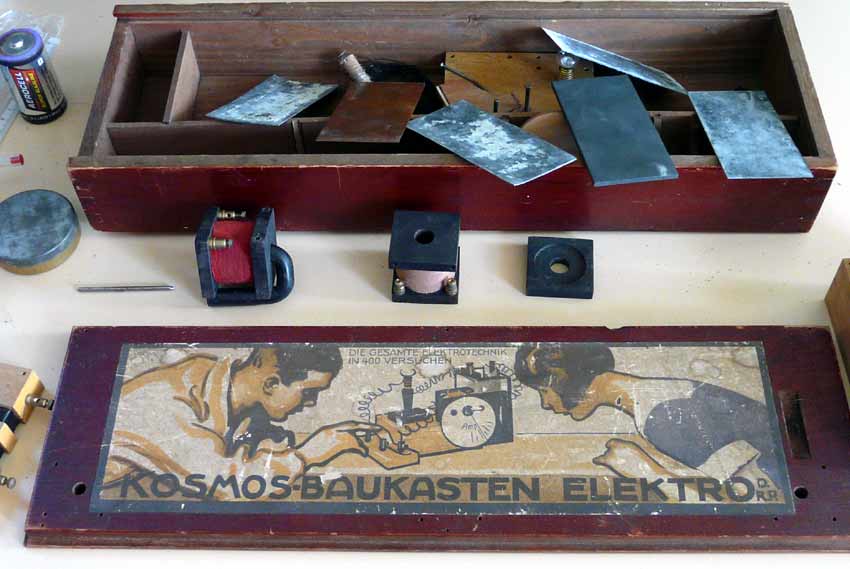

Coffret d'expériences Kosmos Elektro

Dans les années 45 à 60, on fabriquait en Allemagne à Stuttgart les boîtes d'expérimentation de la marque Kosmos (Kosmos Baukasten Elektro). Elles sont à l'origine des coffrets français Gégé qui étaient produits sous licence Kosmos, et contiennent le même type de matériel: bobines, plaques de bois, pièces en laiton. L'Allemagne de l'Est (GDR / DDR) a produit aussi ses propres jeux expérimentaux "Elektrikus" avec des pièces comparables.



Bobine d'électroaimant:

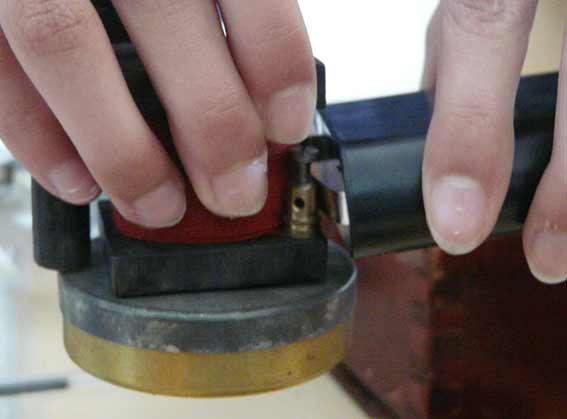

Boussole entourée d'un bobinage pour étudier la déviation d'une aiguille aimantée:

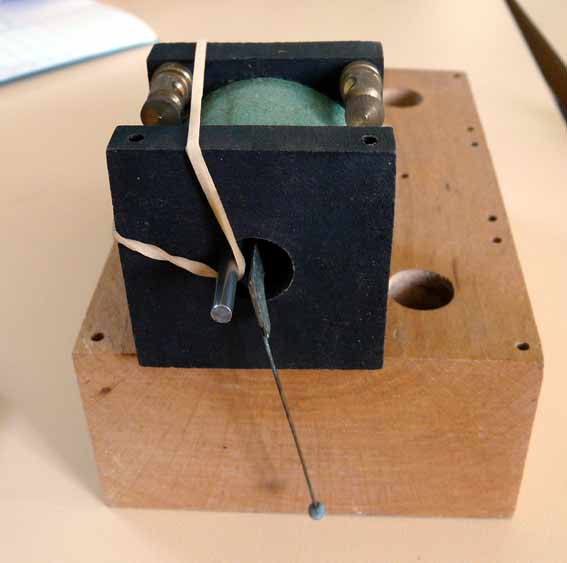

Bobine creuse et plaquette d'acier munie d'une aiguille lestée pour figurer un ampèremètre basé sur la répulsion magnétique:

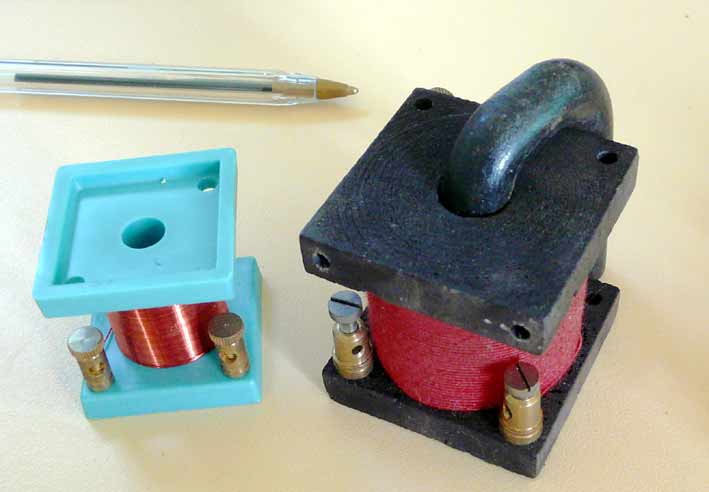

Evolution des bobines au cours du temps: dans les années 60 à 70, le plastique a remplacé le bois. Le fil de cuivre est verni alors que l'ancien est enveloppé d'un fin tissu:

Quelques expériences en images et en vidéo: pile au zinc, accumulateur au plomb, pile zinc-carbone, ampèremètre, électromagnétisme.

Générateurs d'électricité: pile et accumulateur

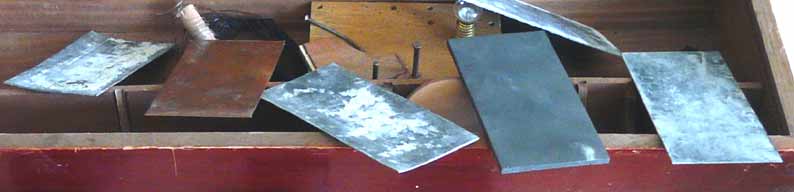

Dans le coffret nous trouvons plusieurs plaques de métal: trois plaques de zinc, une de cuivre, deux de plomb, une d'aluminium et aussi une plaque de graphite. Elles vont nous servir à réaliser divers générateurs d'électricité:

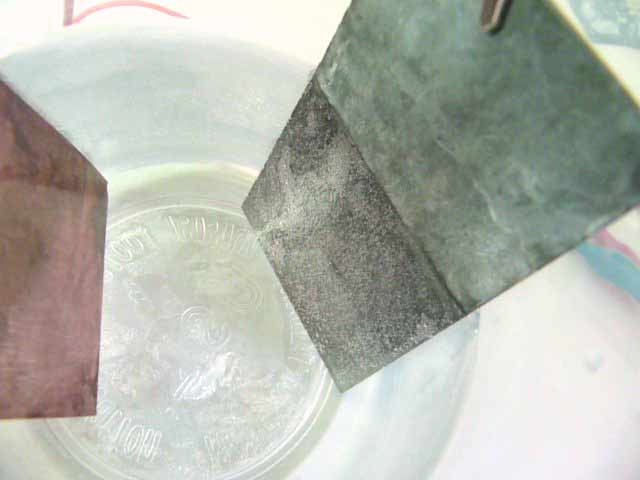

Pile au zinc et au cuivre ou pile de Volta (voir l'autre page dédiée à cette expérience)

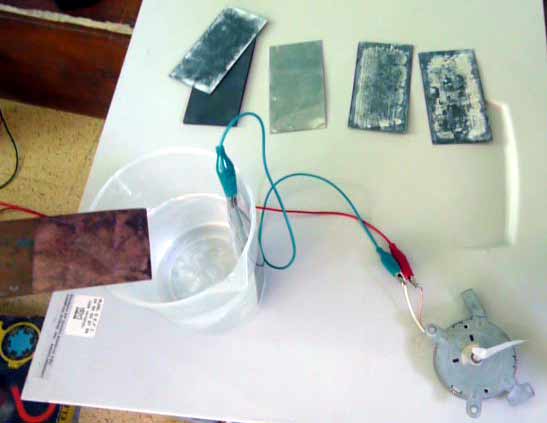

Ici la pile alimente un moteur électrique:

Voir la vidéo de la pile chimique (Zn - Cu)

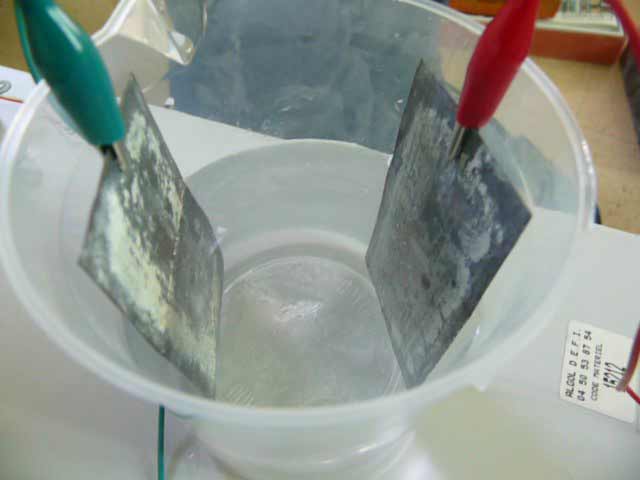

Cette fois on remplace les plaques de cuivre et de zinc par deux plaques de plomb (Pb). Le dispositif ne produit pas de courant, mais il est capable d'en stocker. C'est un accumulateur au plomb:

Deux vidéos sur l'accumulateur au plomb (Pb): en charge, en fonctionnement puis quand il se vide:

2,30 Mo                                              1,66 Mo





pile au zinc et cuivre - accumulateur au plomb - pile zinc carbone
