Montages réalisés par les élèves avec des coffrets Metallus et Märklin    octobre à décembre 2003 - 24 photos

En bas de cette page: moteurs avec réducteur, mini-grue, moteur électrique Marklin Elex - moulin, concasseur

Moteurs électriques, réducteur à engrenages
et réducteur à vis-sans-fin

Camionnette et fourgon Märklin (20 déc 2003)






 Ventilateur électrique

 Grue avec transmission par chaîne

 Concasseur à bidules

 Force centrifuge
 Concasseur

   Téléphérique janvier 2004

Camion grue à flèche télescopique (grue mobile hydraulique)

 Téléphérique

 Montages avec les coffrets " Construction " (ex-RDA)

1/ construction d'un réducteur d'après sa fiche de montage:



Essai du réducteur avec une alimentation électrique variable:



2/ Le réducteur monté sur une petite grue qu'Elliot et Valentin perfectionnent peu à peu.

Ajout d'une transmission par chaîne pour ralentir le mouvement:



grue

3/ Moteur Märklin Elex (coffrets Elex 501, année 1935)

Ici l'électro-aimant est remplacé par un aimant permanent de haut-parleur:
moteur électrique Marklin

test du moteur

4/ Montage d'un moteur électrique Metallus à aimants permanents:

Moteur électrique Metallus

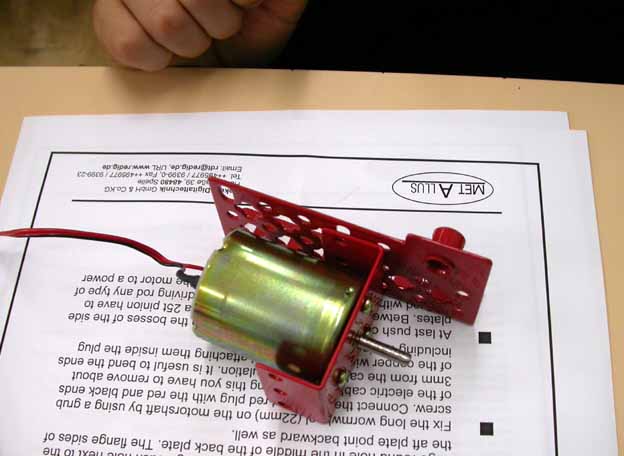

5/ Construction d'un motoréducteur à vis-sans-fin:



6/ Le camion tous-terrains

Quand nous avons commencé à faire les Meccano, le maître a fait des petits groupes qui devaient construire un petit moteur avec un système de roues dentées.
Alexis, Frank, Pascal et moi nous en avons monté un. Quand nous l'avons fini , on a voulu le mettre sur une voiture, que nous avons construite par la
suite. Il nous manque une crémaillère pour faire tourner les roues avant. (la direction ).

Olivier

7- Ventilateur éléctrique en forme de moulin construit par Marie et Sabrina:






8- Concasseur (machine à broyer les trucs...) sur une idée d'Alexandre

Le moteur entraine une grande roue dentée reliée à un axe comportant deux manivelles. Leur rotation crée un mouvement alternatif qui fait monter ou descendre la mâchoire du concasseur:

Test de fonctionnement du moteur avec l'alimentation variable:

Le concasseur en action écrase un morceau de craie:

Moteur utilisé: moteur Märklin avec inverseur et 2 vitesses mécaniques.

La bétonnière électrique

Quelques belles roues dentées en laiton, de marque Metallus et Meccano:

Roues de 195, 133, 95 et 78 dents, roues dentées hélicoïdales de 36 dents avec pignons droits ou gauche de 12 dents, vis-sans-fin, pignon large 19 dents (disponibles sur www.metallus.de)

Page 2, nouveaux montages: Téléphérique - Dispositif pour visualiser la force centrifuge - Camion Grue à flèche télescopique
